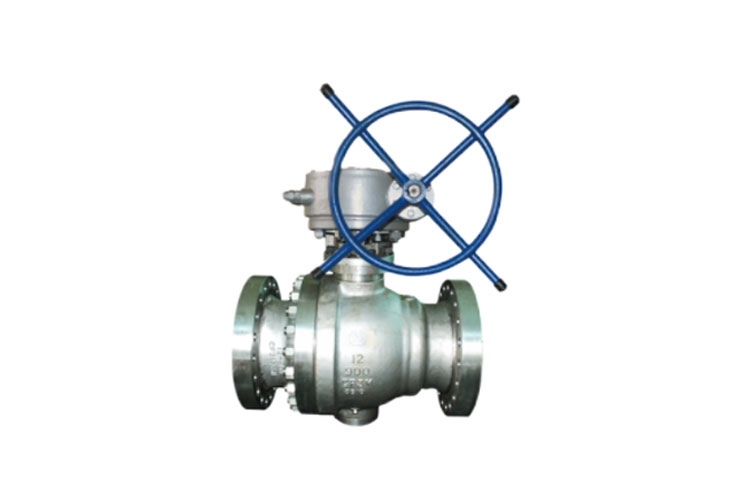

صمام كروي مكون من قطعتين لتنظيم ومراقبة التدفق بدقة

صمام الكرة PC (الصمام الكروي قطعة، متوفر في تكوينات 1PC، 2PC، و3PC للهياكل أحادية القطعة، أو قطعتين، أو ثلاث قطع) هو صمام صناعي مصمم لتنظيم التدفق الدقيق. إن تصميمه المدمج والختم الموثوق به والتحكم الدقيق يجعله مستخدمًا على نطاق واسع في التطبيقات التي تتطلب إدارة تدفق مستقرة. تصف الأقسام التالية ميزاته الأساسية ومبدأ العمل ومزايا الأداء وسيناريوهات التطبيق والمعلمات الرئيسية.

الهيكل الأساسي ومبدأ العمل

• التصميم الهيكلي: يحتوي الصمام الكروي المكون من قطعة واحدة على جسم متكامل، ويتكون التصميم المكون من قطعتين من مكونين مثبتين بمسامير، ويسمح التصميم المكون من 3 قطع بتقسيم الجسم لتسهيل الصيانة. يستخدم قلب الكرة عادةً تصميمات من النوع V، أو غريب الأطوار، أو مرتكز الدوران، مقترنة بمقاعد عالية الدقة وسيقان مقاومة للانفجار. تشتمل بعض الطرز على واجهات تحديد الموضع للتحكم المؤازر.

• مبدأ التحكم: يتم تنظيم التدفق عن طريق تدوير قلب الكرة من 0 درجة إلى 90 درجة، مما يؤدي إلى تغيير مساحة المقطع العرضي لمسار التدفق. توفر النوى الكروية على شكل حرف V خصائص تدفق خطية أو متساوية النسبة. عندما يتم دمجه مع محدد موضع كهربائي، يمكن تحقيق تحديد موضع زاوي دقيق، مع دقة ضبط تبلغ ±1% والتباطؤ ≥0.5%، وهو مناسب للتحكم الدقيق في التدفق من معدلات التدفق المنخفضة جدًا إلى معدلات التدفق العالية.




•

المزايا الرئيسية في التحكم الدقيق في التدفق

• تنظيم دقيق: تسمح النوى الكروية على شكل حرف V بنطاق قابل للتعديل يصل إلى 300:1، وهو مناسب لمنحنيات التدفق المعقدة. الخطية العالية تجعلها مثالية للتطبيقات الصيدلانية وأشباه الموصلات وغيرها من التطبيقات عالية الدقة.

• ختم موثوق: الأختام الناعمة (PTFE، PCTFE) مناسبة للوسائط ذات درجات الحرارة المنخفضة والتآكل، مما يحقق تصنيف التسرب API 6D Class VI. تتحمل الأختام المعدنية الصلبة درجات الحرارة والضغط العاليين، وتفي بمعايير ISO 15848-1 من الفئة "أ" الخاصة بعدم التسرب.

• استجابة سريعة: مع المحركات وأجهزة تحديد الموضع، يبلغ وقت الشوط الكامل من 5 إلى 15 ثانية، وتعمل صمامات الإغلاق في حالات الطوارئ خلال أقل من ثانية واحدة، وتتكيف بسرعة مع تقلبات التدفق.

• سهولة الصيانة: يتيح التصميم المكون من 3 قطع إمكانية التفكيك السريع لاستبدال المكونات الداخلية. تصميمات قطعة واحدة/قطعتين تناسب البيئات ذات المساحة المحدودة. الحياة الميكانيكية: موانع التسرب الناعمة ≥100000 دورة، موانع التسرب الصلبة ≥50000 دورة.

التطبيقات النموذجية

• الصيدلانية والكيميائية: جرعات دقيقة وتغذية في المفاعلات، تصميم خالٍ من التلوث لتطبيقات نظيفة.

• أشباه الموصلات والإلكترونيات: التحكم في تدفق الغازات عالية النقاء والمياه فائقة النقاء، مما يقلل من مخاطر الشوائب والتسرب.

• الأطعمة والمشروبات: تدفق مستقر أثناء جرعات المكونات وتعبئتها، متوافق مع معايير النظافة لدى إدارة الغذاء والدواء.

• الطاقة والبيئة: تنظيم تدفق مياه تغذية الغلايات، ومعالجة العادم، ومناسب لدرجات الحرارة العالية، والضغط العالي، والوسائط المسببة للتآكل.

معلمات الأداء الرئيسية

• تصنيف الضغط: الفئة 150 (PN16) إلى الفئة 2500 (PN420)، مناسبة لأنظمة الضغط المختلفة.

• نطاق درجة الحرارة: -196 درجة مئوية إلى +600 درجة مئوية (حسب مادة الختم).

• تصنيف التسرب: الختم الناعم API 6D الفئة VI؛ الختم الصلب ISO 15848-1 الفئة أ.

• دقة التحكم: الخطية ±1%، التباطؤ ≥0.5%، الحد الأقصى لنسبة التعديل 300:1.
