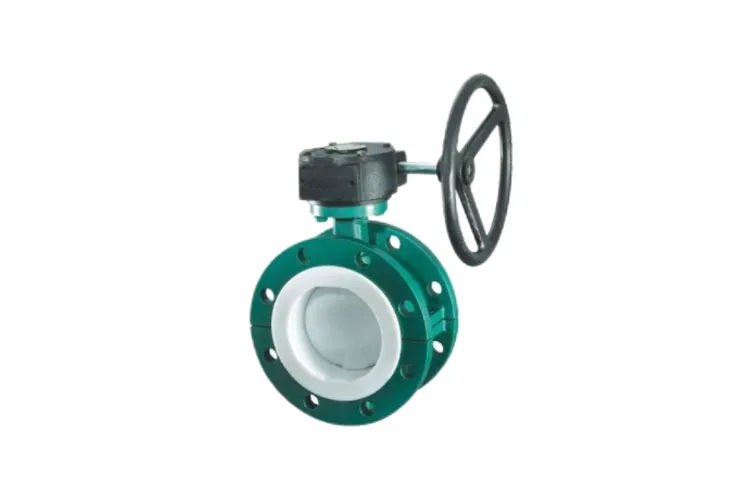

صمام الفراشة المبطن بـ PTFE سريع الإغلاق

صمام الفراشة المبطن بـ PTFE سريع الإغلاق هو صمام متخصص مصمم للتحكم السريع في الإغلاق للوسائط المسببة للتآكل في أنظمة خطوط الأنابيب الصناعية. من خلال الجمع بين المقاومة الفائقة للتآكل لبطانة PTFE مع الاستجابة السريعة لمشغل الإغلاق السريع، يتم استخدامه على نطاق واسع في المعالجة الكيميائية، والطلاء الكهربائي، والأدوية، ومعالجة مياه الصرف الصحي. إنه يلعب دورًا حاسمًا في ضمان التشغيل الآمن والفعال لخطوط الأنابيب التي تتعامل مع السوائل المسببة للتآكل.

الهيكل الأساسي ومبدأ العمل
عادةً ما يتم تصنيع جسم الصمام من الفولاذ الكربوني أو الفولاذ المصبوب ومبطن داخليًا بمادة PTFE المصبوبة بشكل متكامل. البطانة سلسة وموحدة في السمك، مما يعزل وسط العملية تمامًا عن الجسم المعدني. القرص مطلي أيضًا بـ PTFE، ويعمل جنبًا إلى جنب مع مقعد PTFE لتشكيل مجموعة مانعة للتسرب مقاومة للتآكل تمامًا.

تم تجهيز الصمام بمحرك هوائي أو هيدروليكي سريع الإغلاق، وغالبًا ما يتم دمجه مع آلية إرجاع الزنبرك. زمن الاستجابة للفتح والإغلاق هو أقل من ثانية واحدة، مما يتيح إمكانية إيقاف التشغيل في حالات الطوارئ. من الناحية الهيكلية، يعتمد الصمام عادةً على تصميم خط مركزي، حيث يتم محاذاة محور دوران القرص مع خط مركز جسم الصمام. أثناء الإغلاق، يقوم القرص بضغط مقعد PTFE لتشكيل ختم مرن ومحكم. عند فتحه بالكامل، تتم محاذاة القرص بالتوازي مع مسار التدفق، مما يؤدي إلى الحد الأدنى من مقاومة التدفق وقدرة تدفق عالية.

لضمان السلامة التشغيلية، تم تجهيز الصمام بساق مقاوم للانفجار وتعبئة مقاومة للتآكل، مما يمنع بشكل فعال تسرب الوسائط على طول الجذع.

مزايا الأداء

• مقاومة ممتازة للتآكل: بطانة PTFE تقاوم الأحماض القوية والقلويات القوية والعوامل المؤكسدة والمذيبات العضوية. إنه يعمل بشكل موثوق ضمن نطاق درجة حرارة يتراوح من -20 درجة مئوية إلى 180 درجة مئوية، مما يجعله مناسبًا للتعامل مع الوسائط المسببة للتآكل مثل حمض الهيدروكلوريك، وحمض الكبريتيك، والصودا الكاوية، مما يزيل بشكل فعال مشكلات التآكل والتسرب المرتبطة بالصمامات المعدنية التقليدية.

• إغلاق سريع وموثوق: يقوم مشغل إرجاع الزنبرك بإغلاق الصمام تلقائيًا في حالة انقطاع التيار الكهربائي أو الهواء، مما يوفر عزلًا فوريًا للوسط. تعتبر هذه الميزة ضرورية للتطبيقات الهامة للسلامة مثل أنظمة تغذية المفاعلات الكيميائية وخطوط نقل المواد الخطرة.

• أداء ممتاز في الختم والتدفق: يحقق تصميم الختم الناعم PTFE تصنيف تسرب API 6D Class VI، مما يوفر تسربًا يقترب من الصفر. يمنع مسار التدفق السلس والمبطن بالكامل تراكم المواد، مما يقلل من خطر الانسداد والتآكل الثانوي.

• تكلفة صيانة منخفضة: توفر بطانة PTFE مقاومة عالية للتآكل ومقاومة للشيخوخة، مع عمر خدمة ميكانيكي يتجاوز 30000 دورة. تشتمل الأجزاء القابلة للتآكل بشكل أساسي على المقعد وطلاء القرص، والذي يمكن استبداله أثناء الصيانة عبر الإنترنت، مما يقلل من وقت التوقف عن العمل.

التطبيقات النموذجية
تُستخدم صمامات الفراشة المبطنة بـ PTFE سريعة الإغلاق بشكل شائع في خطوط الأنابيب الكيميائية لنقل الأحماض والقلويات، وأنظمة معالجة مياه الصرف الصحي بالطلاء الكهربائي، وخطوط تغذية المواد الخام الصيدلانية، ودوائر الإغلاق في حالات الطوارئ لمفاعلات إنتاج المبيدات الحشرية. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب مقاومة عالية للتآكل وأداء إيقاف سريع.
