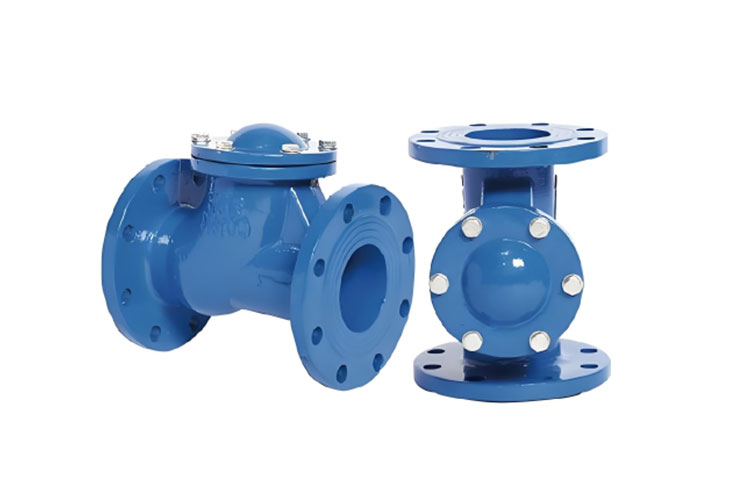

صمام فحص الكرة الخاص بمحطة الطاقة

صمامات فحص الكرة الخاصة بمحطة الطاقة هي صمامات غير رجعية مصممة خصيصًا لأنظمة محطات الطاقة الحرارية والنووية. وهي مخصصة للوسائط ذات درجة الحرارة العالية والضغط العالي مثل البخار ومياه التغذية. تتميز هذه الصمامات بقرص على شكل كرة وبنية شديدة التحمل، وتعتمد على ضغط الخط لدفع القرص للفتح والإغلاق تلقائيًا. إنها توفر المزايا الأساسية المتمثلة في الختم الموثوق، والمقاومة القوية للصدمات، ودرجة الحرارة العالية وتحمل الضغط، مما يمنع بشكل فعال التدفق العكسي الذي قد يؤدي إلى تلف المعدات الهامة مثل الغلايات والمضخات، وبالتالي ضمان التشغيل الآمن والمستقر لأنظمة محطات الطاقة.

تم تصميم التصميم الهيكلي ليناسب الظروف الصعبة لمحطات الطاقة. يتكون جسم الصمام من مواد عالية القوة مثل فولاذ سبائك الموليبدينوم والكروم WC6/WC9 أو الفولاذ المقاوم للحرارة P91/P92. يتم تصنيعه من خلال طرق متكامل، مع سمك الجدار المصمم وفقًا لمعايير ASME B16.34 وGB/T 12224، مما يوفر مقاومة للصدمات الحرارية وتشوه الإجهاد تحت درجة الحرارة والضغط العاليين. القرص ذو الشكل الكروي مصنوع من الفولاذ المقاوم للصدأ الأوستنيتي ويتم معالجته بالمحلول لتعزيز ثبات درجات الحرارة العالية. سطح الختم ملحوم بطبقة ستيليت 6 أو سبائك صلبة قائمة على الكوبالت (صلابة ≥ HRC 58)، مما يوفر مقاومة ممتازة للتآكل ومقاومة الأكسدة عند درجات الحرارة العالية.

يعتمد مقعد الصمام هيكلًا معدنيًا محكم الغلق مدمجًا مع آلية التحميل المسبق الزنبركي، مما يعوض تلقائيًا عن التمدد الحراري والتآكل عند درجات الحرارة العالية، مما يحقق أداء التسرب وفقًا لمعايير ANSI B16.104 Class V. تعمل أجهزة التخميد المدمجة وتصميم مسار التدفق الانسيابي على تقليل المطرقة المائية بشكل كبير. الجذع مصنوع من الفولاذ الهيكلي من سبيكة 25Cr2MoV، والمروي، والمقسى، والنتريد، ومع تعبئة الجرافيت المرنة، يضمن عدم التسرب تحت درجة الحرارة العالية والضغط العالي.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN25 إلى DN800 (1"-32")، وتصنيفات الضغط من PN16 إلى PN420 (الفئة 150 إلى 2500 LB)، ونطاق درجة حرارة التشغيل من 200 درجة مئوية إلى 650 درجة مئوية. يمكن للنماذج عالية الحرارة المصنوعة من سبائك إنكونيل أن تتحمل درجات حرارة قصوى تصل إلى 800 درجة مئوية. تشتمل أنواع التوصيل على نهايات ذات حواف (وفقًا لـ ASME B16.5 وGB/T 9113) ونهايات ملحومة بتناكبية، مما يجعل الصمام مناسبًا لأنظمة أنابيب محطات الطاقة. يتبع التصنيع والاختبار بشكل صارم معايير مثل API 598، وDL/T 992 (معيار صمام محطة الطاقة)، ​​وGB/T 12224، بما في ذلك اختبارات الضغط ذات درجة الحرارة العالية، واختبارات أداء الختم، والفحوصات غير المدمرة (UT/RT).

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، إنه يوفر مقاومة ممتازة لدرجة الحرارة والضغط: التصميم المادي والهيكلي مناسب لدرجات الحرارة العالية والبخار عالي الضغط ومياه التغذية، مما يضمن التشغيل طويل الأمد دون تشوه. ثانيًا، يوفر فتحًا وإغلاقًا سلسًا: يوفر القرص ذو الشكل الكروي وآلية التخميد استجابة سريعة بأقل قدر من التأثير، مع معامل مقاومة التدفق ≥ 0.4 وانخفاض الضغط المنخفض. ثالثًا، توفر موثوقية عالية: حيث تتحمل أسطح الختم المعدنية وهيكل تعويض التآكل التشغيل المتكرر وتآكل الوسائط، مما يؤدي إلى عمر خدمة طويل. هذه الصمامات مناسبة لخطوط أنابيب مياه تغذية الغلايات، وخطوط أنابيب البخار الرئيسية، وأنظمة المكثفات، وأنظمة المياه المتداولة، وتستخدم عادةً في محطات الطاقة الحرارية، ومحطات الطاقة النووية، ووحدات الحرارة والطاقة المدمجة (CHP). إنها صمامات رئيسية لضمان التدفق في اتجاه واحد والتشغيل الآمن لمعدات محطة الطاقة.
