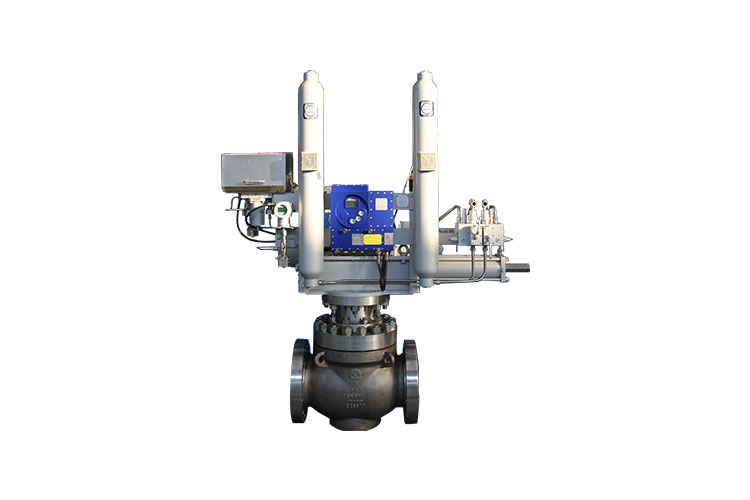

صمام كروي دخول علوي مصبوب مصنوع من سبائك النيكل الصلبة

صمام كروي عالي الدخول مصنوع من سبائك النيكل الصلبةهو صمام تحكم متخصص يدمج هيكل إغلاق متين، ومقاومة تآكل سبائك النيكل، والقدرة على التكيف في تصنيع المصبوب، ومزايا الصيانة العالية. لقد تم تصميمه خصيصًا لظروف التشغيل القاسية التي تتضمن التآكل القوي ودرجة الحرارة المرتفعة والضغط العالي والتشغيل المتكرر. إنها مناسبة للصناعات الكيميائية والبتروكيماوية والمعدنية، مما يوفر تحكمًا موثوقًا في التدفق وعزل النظام للوسائط المسببة للتآكل. وتشمل مزاياها الأساسية مقاومة التآكل والتآكل، والختم المستقر، والصيانة الفعالة، والمعالجة الفعالة للمشكلات الشائعة مثل فشل الختم، وتلف التآكل، والخدمة الصعبة في ظل الظروف القاسية.

يركز التصميم الهيكلي على الختم الصلب، ومقاومة التآكل، وصيانة الدخول العلوي:

• جسم الصمام مصنوع من سبائك النيكل المقاومة للتآكل ذات الجودة العالية مثل Monel (Monel 400/K-500)، Hastelloy (C-276/C-22)، أو Inconel (625/825) ويتم تشكيله عن طريق الصب الدقيق. يضمن هيكل الصب الكثيف ودقة الأبعاد العالية مقاومة طويلة الأمد للوسائط المسببة للتآكل وتأثير الضغط.

• يستخدم التصميم الصلب سبائك النيكل لكل من الكرة والمقاعد. يتم تغطية أسطح الختم بمادة ستيليت 6/21 أو سبيكة صلبة قائمة على الكوبالت (صلابة ≥ HRC60)، مما يشكل هيكل مركب "سبائك النيكل + ختم صلب" مع مقاومة معززة للتآكل، والأكسدة في درجات الحرارة العالية، والحماية من التآكل. أسطح الختم مطحونة بدقة لضمان الاتصال المحكم، وتحقيق معدلات تسرب وفقًا لمعايير ANSI B16.104 Class V.

• التصميم الدخول العلوييسمح بالإزالة الكاملة للمكونات الأساسية (الكرة، والمقاعد، والساق) من الأعلى دون إزالة جسم الصمام أو خط الأنابيب، مما يقلل بشكل كبير من وقت الصيانة.

• الجذع مصبوب بشكل متكامل من سبائك النيكل والنيتريد، ويستخدم تعبئة مزدوجة من الجرافيت المرن والجديلة المعدنية لمنع تسرب الجذع. تشتمل خيارات التشغيل على دليل، وكهربائي (تحكم ذكي)، وهوائي (مقاوم للانفجار)، يلبي متطلبات التحكم المختلفة.

المعلمات التقنية الرئيسية:

• الأحجام الاسمية: DN15 – DN400 (1/2 بوصة – 16 بوصة)

• تقييمات الضغط: PN10 – PN420 (الفئة 150 – 2500 رطل)

• درجة حرارة التشغيل: -196 درجة مئوية إلى 600 درجة مئوية (مناسبة للوسائط المسببة للتآكل المبردة في درجات حرارة منخفضة، والعمليات الكيميائية/المعدنية ذات درجة الحرارة العالية)

• مقاومة التآكل: NACE MR0175/MR0103، مناسبة للأحماض والقواعد القوية (الرقم الهيدروجيني 0–14)، الوسائط التي تحتوي على Cl⁻/H₂S/CO₂

• تصميم ذو قاعدة صلبة مناسب للتشغيل المتكرر، مع عمر خدمة يتجاوز 100000 دورة

• التوصيلات: ذات حواف (ASME B16.5، GB/T 9113)، ملحومة بتناكبي؛ أسطح الختم تدعم أنواع RF وRTJ

يتبع التصنيع والاختبار بدقة معايير API 6D وASME B16.34 وAPI 598. يخضع كل صمام لاختبار الغمر ضد التآكل، واختبار أداء الختم الصلب، واختبار القوة الهيدروستاتية، والفحص غير المدمر (UT/RT/MT) لضمان ملاءمته لظروف الخدمة القاسية.

مزايا الأداء:

1. مقاومة مزدوجة للختم الصلب والتآكل- تقاوم سبائك النيكل الوسائط المتعددة المسببة للتآكل، ويتحمل الهيكل الصلب التآكل ودرجات الحرارة المرتفعة، مع عمر خدمة أطول بمقدار 3 إلى 5 مرات من الصمامات ذات القاعدة الناعمة.

2. صيانة فعالة- يتيح التصميم العلوي إمكانية خدمة المكونات الأساسية دون إزالة خط الأنابيب، مما يقلل من وقت التوقف عن العمل.

3. عملية مستقرة وموثوقة- يضمن التثبيت المحكم للختم الصلب عدم حدوث أي فشل في الختم، حتى في ظل ظروف الضغط العالي ودرجة الحرارة العالية والتشغيل المتكرر.

التطبيقات:مناسبة لمحاليل الأحماض/القواعد الكيميائية، والوسائط البتروكيماوية المحتوية على الكبريت، وغاز المداخن المعدني عالي الحرارة، ومعالجة مياه البحر البحرية، وما إلى ذلك. تشمل التركيبات النموذجية مداخل/مخارج المفاعلات الكيميائية، ووحدات المعالجة المائية للبتروكيماويات، وخطوط الأنابيب المعدنية ذات درجة الحرارة العالية، ومنافذ صهاريج تخزين الأحماض/القواعد في ظل ظروف شديدة التآكل والشديدة. إنه جهاز تحكم حاسم لضمان التشغيل المستقر للنظام.
