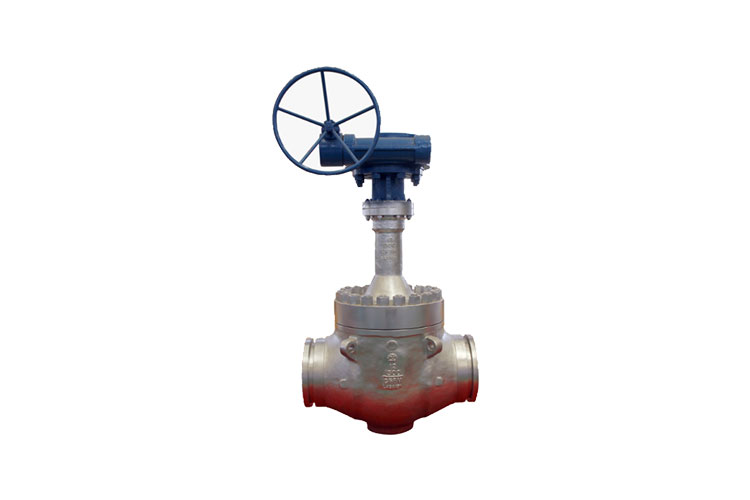

صمام البوابة المبردة الكيميائية

صمام البوابة المبردة الكيميائيةهو صمام تحكم متخصص مصمم لتطبيقات التبريد الكيميائي. فهو يجمع بين المواد المقاومة للتآكل شديدة التبريد، وهيكل البوابة الإسفينية، وتقنية الختم الدقيقة، مما يجعله مناسبًا للتفاعلات المبردة الكيميائية، وأنظمة التخزين والنقل المتوسطة الحرارة المنخفضة. إنه يضمن التحكم الموثوق في التدفق وعزل النظام في ظل درجات الحرارة المنخفضة للغاية والبيئات المسببة للتآكل، مع المزايا الأساسية بما في ذلك مقاومة الكسر الهش الناجم عن البرد، ومقاومة التآكل والتآكل، والختم المستقر. إنه يعالج بشكل فعال المشكلات الشائعة في خدمة التبريد الكيميائي، مثل تشويش الصمام، والتسرب الناجم عن التآكل، وفشل الختم.

يركز التصميم الهيكلي على القدرة على التكيف المبرد الكيميائي:
يتكون جسم الصمام من الفولاذ المقاوم للصدأ منخفض الكربون للغاية 316L، أو Hastelloy C-276، أو Monel 400، وتمت معالجته باستخدام تقنية التعتيق المبردة بدرجة -196 درجة مئوية ومعالجة تخفيف الضغط للتخلص من الضغوط الداخلية ومنع الكسر الهش أو التشوه الناجم عن التآكل.

يعوض هيكل البوابة الإسفينية (زاوية الإسفين 3°–5°) تلقائيًا عن الانكماش الحراري والتآكل عند درجات الحرارة المنخفضة. البوابة صلبة ومُعالجة بالمحلول، مع أسطح مانعة للتسرب مغطاة بـ Stellite 6 أو سبيكة صلبة قائمة على الكوبالت (صلابة ≥HRC58)، مما يوفر مقاومة ممتازة للتآكل الكيميائي والتآكل.

يستخدم نظام الختم هيكلًا مزدوجًا من "الختم المرن ذو درجة الحرارة المنخفضة + الختم الصلب المعدني". المقاعد مصنوعة من PCTFE أو PTFE المقوى بالألياف الزجاجية والمصممة للخدمة المبردة، بالإضافة إلى آلية التحميل المسبق لسبائك Inconel للتعويض تلقائيًا عن تآكل الختم. التسرب يتوافق مع معايير ANSI B16.104 الفئة V.

الجذع مصنوع من نفس المادة المقاومة للتآكل مثل الجسم، وهو مُنترد ومُحكم الغلق بتعبئة مزدوجة من الجرافيت المرن وPTFE، مما يضمن عدم التسرب في ظل الظروف المبردة والتآكل. تشمل خيارات التشغيل التشغيل اليدوي والكهربائي (مقاوم للانفجار في درجات الحرارة المنخفضة) والتشغيل الموجه بالتروس.

المعلمات التقنية الرئيسية:

• الأحجام الاسمية: DN25–DN400 (1 بوصة – 16 بوصة)

• تقييمات الضغط: PN10 – PN250 (الفئة 150 – 1500 رطل)

• نطاق درجة حرارة التشغيل: -196 درجة مئوية إلى -40 درجة مئوية؛ يمكن أن تمتد المواد الخاصة إلى -253 درجة مئوية لخدمة الهيدروجين السائل

• مقاومة التآكل: تفي بمعايير NACE MR0175، ومناسبة للوسائط الحمضية/القلوية ذات درجة الحموضة 1-14 والوسائط المسببة للتآكل المحتوية على Cl⁻/H₂S/CO₂

• التوصيلات: ذات حواف (ASME B16.5، GB/T 9113) أو ملحومة بتناكبي؛ أسطح الختم تدعم أنواع RF وRTJ

يتبع التصنيع والاختبار بدقة API 6D، وASME B16.34، وGB/T 24925 (معايير الصمامات ذات درجة الحرارة المنخفضة)، بما في ذلك اختبار التأثير المبرد، واختبار مقاومة التآكل، واختبار أداء الختم، والفحوصات غير المدمرة (UT/RT).

مزايا الأداء:

1. قدرة قوية على التكيف مع المبردات - تم تحسين المواد والبنية للخدمة المبردة العميقة، مما يمنع التشويش أو الكسر الهش.

2. ختم متين مقاوم للتآكل - مواد مقاومة للتآكل مدمجة مع تصميم مانع للتسرب مزدوج، متوافق مع الوسائط الكيميائية متعددة المكونات.

3. كفاءة تدفق عالية – تصميم كامل التجويف يقلل من مقاومة التدفق وانخفاض الضغط، مما يسهل نقل الوسائط في درجات الحرارة المنخفضة.

التطبيقات:مناسبة للمفاعلات المبردة الكيميائية، ونقل المواد الكيميائية ذات درجة الحرارة المنخفضة، والوحدات الكيميائية للغاز الطبيعي المسال، والأنابيب ذات درجة الحرارة المنخفضة في معدات فصل الهواء. تشمل التركيبات النموذجية الوحدات الكيميائية المبردة، ومنافذ صهاريج التخزين ذات درجة الحرارة المنخفضة، وخطوط أنابيب التقطير الكيميائي ذات درجة الحرارة المنخفضة، وأنظمة نقل النيتروجين السائل/الأكسجين السائل.
