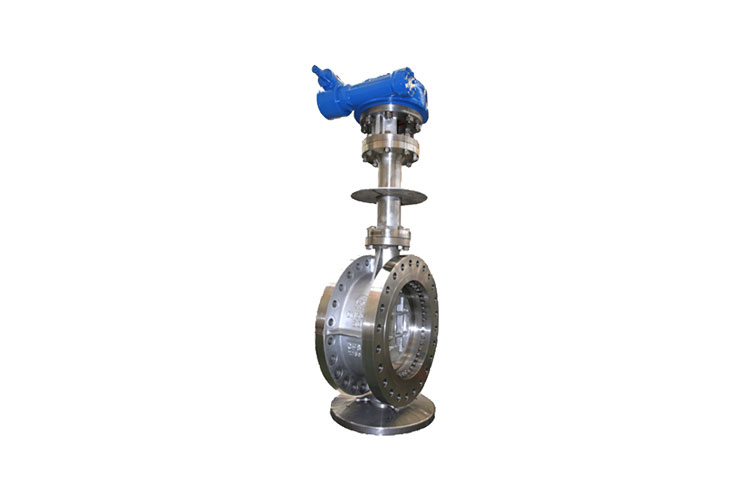

صمام الفراشة العائم المبرد المقاوم للبرد

صمام الفراشة المبرد العائم المقاوم للبرد هو صمام تحكم من النوع العائم مصمم خصيصًا للبيئات ذات درجات الحرارة المنخفضة. فهو يجمع بين المواد والعمليات المقاومة للبرد مع تقنية الختم ذاتي التكيف للكرة العائمة، مما يجعله مناسبًا للغاز الطبيعي المسال، وفصل الهواء، والخدمات اللوجستية لسلسلة التبريد، وغيرها من الصناعات. إنه يضمن التحكم الموثوق في التدفق في ظل درجات الحرارة المنخفضة للغاية، مع المزايا الأساسية بما في ذلك مقاومة الكسر الهش الناجم عن البرد، والختم الذاتي التكيف، والتشغيل المرن. إنه يعالج بشكل فعال مشكلات الصمامات ذات درجة الحرارة المنخفضة الشائعة مثل فشل الختم والالتصاق أثناء الفتح/الإغلاق.

يركز التصميم الهيكلي على مقاومة البرد والقدرة على التكيف مع الختم العائم:
جسم الصمام مصنوع من الفولاذ المقاوم للصدأ منخفض الكربون للغاية 304L/316L أو Monel 400، وتمت معالجته باستخدام معالجات التعتيق المبردة -196 درجة مئوية وتخفيف الضغط للتخلص من الضغوط الداخلية ومنع الكسر الهش أو التشوه في درجات حرارة منخفضة. يتميز الصمام بتصميم كرة عائمة، حيث تضغط الكرة تلقائيًا على المقعد تحت ضغط الوسائط، مما يحقق الختم ذاتي التكيف. تتم معالجة الكرة بمحلول لتعزيز ثبات درجات الحرارة المنخفضة، ويتم تغطية سطح الختم بمادة Stellite 6 أو سبيكة صلبة قائمة على الكوبالت (صلابة ≥HRC58) للحصول على مقاومة ممتازة للتآكل ومقاومة للتآكل البارد.

يستخدم نظام الختم هيكلًا مزدوجًا من "ختم مرن بدرجة حرارة منخفضة + دعامة معدنية". المقاعد مصنوعة من مادة PCTFE أو PTFE المقوى بالألياف الزجاجية، بالإضافة إلى التحميل المسبق لسبائك Inconel للتعويض تلقائيًا عن الانكماش الحراري والتآكل. يفي التسرب بمعايير ANSI B16.104 Class VI. الجذع مصنوع من الفولاذ المقاوم للصدأ 2Cr13 مع معالجة النيترة، جنبًا إلى جنب مع الختم المزدوج باستخدام الجرافيت المرن والتعبئة المعدنية المضفرة، مما يضمن عدم التسرب في البيئات منخفضة الحرارة. تشمل خيارات التشغيل محركات يدوية وكهربائية (مقاومة للانفجار في درجات حرارة منخفضة) ومحركات هوائية.

المعلمات التقنية الرئيسية:

• الأحجام الاسمية: DN15 – DN300 (1/2 بوصة – 12 بوصة)

• تقييمات الضغط: PN10 – PN250 (الفئة 150 – 1500 رطل)

• نطاق درجة حرارة التشغيل: -196 درجة مئوية إلى -40 درجة مئوية (مناسب للغاز الطبيعي المسال والنيتروجين السائل)، مع مواد خاصة تمتد إلى -253 درجة مئوية لخدمة الهيدروجين السائل

• تصنيف مقاومة البرد: يفي بمعيار GB/T 24925، طاقة التأثير في درجات الحرارة المنخفضة ≥27J عند -196 درجة مئوية

• التوصيلات: ذات حواف (ASME B16.5، GB/T 9113) وملحومة بتناكب؛ أسطح الختم تدعم أنواع RF وRTJ

يتبع التصنيع والاختبار بشكل صارم معايير API 6D، وASME B16.34، وGB/T 24925، بما في ذلك اختبارات التأثير المبرد، واختبارات أداء الختم، واختبارات التشغيل في درجات الحرارة المنخفضة، والفحوصات غير المدمرة (UT/RT).

مزايا الأداء:

1. مقاومة قوية للبرد - تمنع المواد المعالجة بالتبريد والبنية المُحسّنة الكسر الهش والالتصاق عند درجات حرارة منخفضة.

2. إغلاق ذاتي التكيف - تضغط الكرة العائمة على المقعد تحت ضغط الوسائط، مما يحسن موثوقية الختم مع زيادة الضغط.

3. تشغيل سهل - يقلل التصميم العائم من عزم الدوران عند الفتح/الإغلاق، مما يتيح التشغيل السلس حتى في درجات الحرارة المنخفضة.

التطبيقات:مناسبة لتخزين ونقل الغاز الطبيعي المسال، وأنظمة الأكسجين السائل/النيتروجين السائل لفصل الهواء، والخدمات اللوجستية لسلسلة التبريد. تشمل التركيبات النموذجية محطات استقبال الغاز الطبيعي المسال، ووحدات فصل الهواء، ومنافذ الخزانات ذات درجة الحرارة المنخفضة، وخطوط أنابيب النيتروجين السائل في البيئات منخفضة الحرارة.
