دليل رفع الصوت عاليا صمام الكرة الأرضية

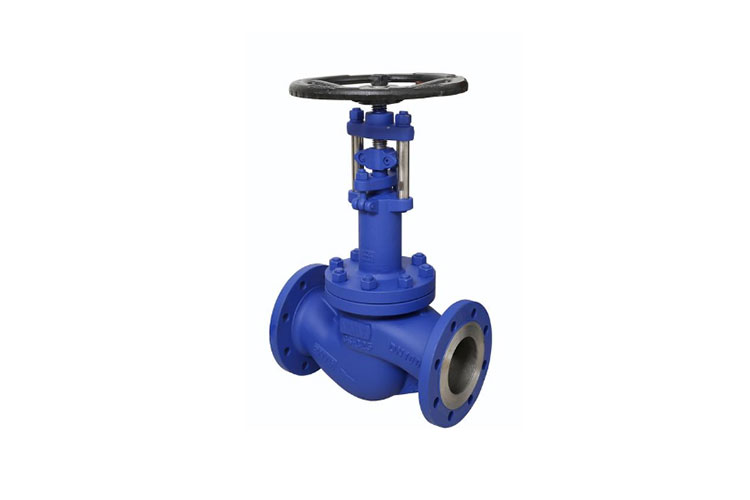

الصمامات الكروية اليدوية المختومة بالمنفاخ هي صمامات تحكم صناعية تجمع بين هيكل ختم المنفاخ والتشغيل اليدوي. مصممة للتطبيقات التي تتطلب عدم التسرب ومنع التلوث، تستخدم هذه الصمامات مجموعة منفاخ لعزل الجذع تمامًا عن جسم الصمام، بينما توفر العجلة اليدوية تحكمًا يدويًا دقيقًا. إنها توفر المزايا الأساسية للختم الموثوق به، التشغيل السهل، والهيكل المدمج، وتستخدم على نطاق واسع في صناعات مثل البتروكيماويات، الأدوية، معالجة الأغذية، والمعادن من أجل التحكم الدقيق في التشغيل/الإيقاف وتنظيم التدفق.

يركز التصميم الهيكلي على أداء الختم والراحة التشغيلية. جسم الصمام مصنوع من مواد مثل الفولاذ المصبوب WCB، الفولاذ المقاوم للصدأ 304/316L، أو Hastelloy لتناسب مختلف الوسائط المسببة للتآكل، ويتم تصنيعه من خلال الصب الدقيق أو الحدادة. يعتمد مسار التدفق تصميمًا مستقيمًا أو مائلًا مع مقاومة تدفق منخفضة من أجل مرور متوسط ​​سلس. تم دمج الجذع والمنفاخ. المنفاخ مصنوع من سبائك Inconel 600/625 ذات درجات الحرارة العالية أو الفولاذ المقاوم للصدأ ويتم تشكيله من خلال لف متعدد الطبقات، مما يوفر مقاومة ممتازة للضغط ومتانة التعب. يمنع هذا التصميم تمامًا التسرب المتوسط ​​على طول الجذع، مما يحقق أداء الختم وفقًا لمعايير ANSI B16.104 Class VI.

سدادة الصمام مصنوعة من الفولاذ المقاوم للصدأ الصلب، مع تراكب أسطح مانعة للتسرب ملحومة بالستالايت أو سبائك صلبة (صلابة ≥ HRC 55) لتشكيل زوج مانع للتسرب دقيق مع مقعد الصمام. يتم إخماد الجذع، وتلطيفه، ونترده، وإقرانه بمحامل دوارة لتقليل عزم دوران التشغيل. تتميز العجلة اليدوية بتصميم مضاد للانزلاق، مما يوفر تشغيلًا يدويًا مريحًا وتحكمًا دقيقًا في فتح الصمام.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN15 إلى DN200 (1/2 "-8")، وتصنيفات الضغط من PN10 إلى PN420 (الفئة 150-2500 LB)، ونطاق درجة حرارة التشغيل من -196 درجة مئوية إلى 450 درجة مئوية. تستخدم النماذج ذات درجة الحرارة المرتفعة منفاخًا من السبائك ذات درجة الحرارة العالية القادرة على تحمل درجات الحرارة القصوى التي تصل إلى 550 درجة مئوية. تشتمل أنواع التوصيل على حواف (وفقًا لـ ASME B16.5 وGB/T 9113)، ونهايات ملولبة وملحومة بتناكب، مما يجعل الصمام متوافقًا مع أنظمة الأنابيب المختلفة. التصنيع والاختبار يتبع بدقة معايير ASME B16.34، API 598، وGB/T 12224، بما في ذلك اختبارات ضغط الغلاف، واختبارات الختم، واختبار إجهاد المنفاخ.

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، يوفر منع التسرب بدون تسرب: الختم المزدوج للمنفاخ والتعبئة يمنع تمامًا تسرب الجذع، مما يضمن السلامة البيئية والتشغيل الخالي من التلوث. ثانيًا، إنه سهل التشغيل: التشغيل اليدوي مع عزم الدوران المنخفض يسمح بالتشغيل السلس حتى للصمامات الصغيرة إلى المتوسطة الحجم، ويمكن تعديل الفتح بدقة. ثالثًا، إنها متينة للغاية: مجموعة المنفاخ تقاوم الشيخوخة والتآكل، كما أن أسطح سدادة سدادة الصمام مقاومة للتآكل، مما يوفر عمر خدمة أطول مرتين إلى ثلاث مرات من الصمامات الكروية التقليدية. هذه الصمامات مناسبة للنفط والوسائط الكيميائية والبخار والغازات ذات درجة الحرارة العالية، ويتم تطبيقها عادةً في المفاعلات الكيميائية وخطوط أنابيب العمليات الصيدلانية ومعدات تجهيز الأغذية والأنابيب المعدنية ذات درجة الحرارة العالية.
