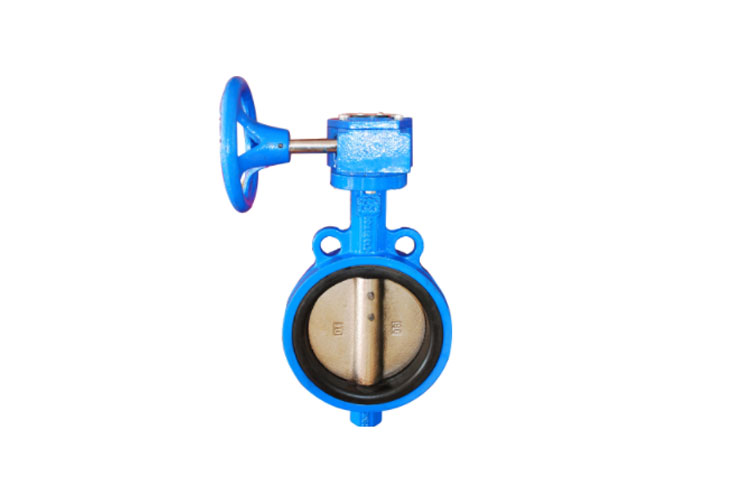

صمام الفراشة المركزي ذو التجويف الكبير

صمام الفراشة ذو الخط المركزي الكبير هو جهاز تحكم رئيسي لأنظمة خطوط الأنابيب الصناعية، وهو مصمم للتعامل مع الوسائط عالية التدفق. تتراوح الأقطار الاسمية عادةً من DN300 إلى DN3000، مما يجعلها مناسبة لإمدادات المياه والصرف الصحي، والتدفئة البلدية، وإزالة الكبريت من محطات الطاقة، وتطبيقات الأفران العالية المعدنية. إنه يتميز بهيكل مدمج، قدرة تدفق عالية، وتشغيل سهل.

الهيكل الأساسي ومبدأ العمل
يستخدم الصمام تصميمًا قرصيًا متماثلًا للخط المركزي، حيث يتماشى محور دوران القرص مع الخط المركزي لجسم الصمام. عادةً ما تكون مقاعد الصمام عبارة عن أختام ناعمة (EPDM، NBR) أو أختام معدنية صلبة. عادةً ما يكون جسم الصمام مصنوعًا من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ ويمكن تركيبه بوصلات أو وصلات ملحومة. تتضمن خيارات التشغيل علبة تروس يدوية، ومحركات هوائية، وكهربائية، مما يتيح التحكم عن بعد والآلي.

يعمل الصمام عن طريق تدوير القرص من 0 إلى 90 درجة لتنظيم التدفق. عند فتحه بالكامل، تتم محاذاة القرص بالتوازي مع مسار التدفق، مما يوفر الحد الأدنى من مقاومة التدفق ومعامل التدفق العالي. عند إغلاقه بالكامل، يقوم القرص بتثبيت المقعد بإحكام، مما يوفر إحكامًا موثوقًا لخطوط الأنابيب ذات القطر الكبير وقدرة خنق دقيقة.

مزايا الأداء

• قدرة تدفق عالية: تصميم التجويف الكامل ومسار التدفق السلس يقلل من فقدان الضغط، مما يجعله مناسبًا للوسائط عالية التدفق، وخاصة السوائل منخفضة اللزوجة مثل الماء والبخار وغاز المداخن.

• ختم مستقر: تحقق الطرازات ذات المقاعد الناعمة تصنيف تسرب API 6D Class VI، وهي مناسبة لظروف درجات الحرارة المنخفضة والضغط المنخفض. تتحمل الطرازات المعدنية ذات المقاعد الصلبة درجات الحرارة والضغط العاليين، مع درجات حرارة تشغيل تتراوح من -40 درجة مئوية إلى 600 درجة مئوية، مما يلبي المتطلبات الصناعية الصعبة.

• التكلفة وكفاءة التثبيت: بالمقارنة مع صمامات البوابة والكرة من نفس القطر، فإن صمامات الفراشة تكون أكثر إحكاما وخفة الوزن، مما يقلل من مساحة التثبيت والتكلفة. يتم استبدال المقعد بسرعة دون إزالة جسم الصمام.

• عملية مرنة: يتيح عزم التشغيل المنخفض التشغيل اليدوي أو التوربيني أو الكهربائي. يمكن تجهيز الموديلات ذات القطر الكبير بتروس دودية أو مشغلات كهربائية للتحكم الدقيق في الفتح، بما يتوافق مع أنظمة التحكم الآلية.

التطبيقات النموذجية
تُستخدم صمامات الفراشة CenterLine ذات القطر الكبير على نطاق واسع في شبكات إمدادات المياه والصرف الصحي البلدية، وأنظمة المياه المتداولة في محطات الطاقة الحرارية، وخطوط أنابيب غاز الأفران العالية في مصانع الصلب، وأنظمة تهوية معالجة مياه الصرف الصحي، وأنظمة مياه تكييف الهواء المركزية الكبيرة، لا سيما في سيناريوهات التدفق العالي وفقدان الضغط المنخفض.
