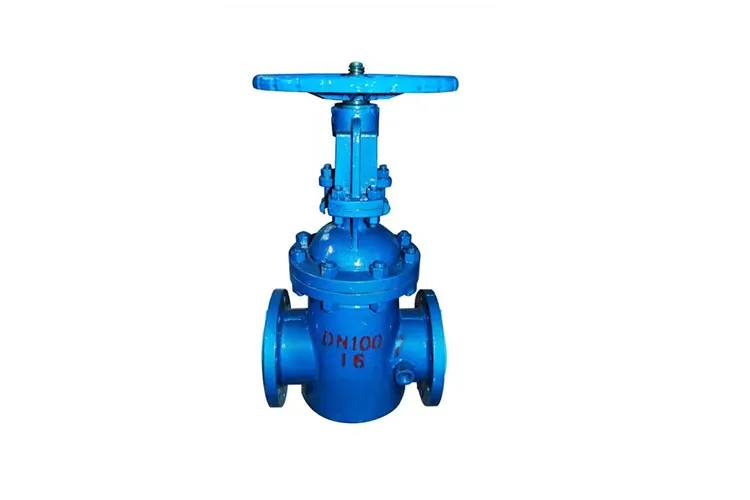

صمامات البوابة المغلفة ذات القطر الكبير

صمامات البوابة المغلفة ذات القطر الكبير عبارة عن صمامات تحكم معزولة حرارياً مصممة خصيصًا للوسائط عالية التدفق واللزوجة العالية. بأقطار اسمية تبلغ DN ≥ 300 مم كمواصفات أساسية، تستخدم هذه الصمامات هيكل غلاف خارجي حول جسم الصمام لتدوير وسائط نقل الحرارة، مما يوفر العزل الحراري ويمنع تبلور الوسائط. يتم استخدامها على نطاق واسع في صناعات مثل معالجة البتروكيماويات، وتدفئة المناطق، ونقل الملاط.

من الناحية الهيكلية، يعتمد الصمام تصميم "الصمام الرئيسي + الغلاف" المتكامل. جسم الصمام مصنوع من الفولاذ المصبوب WCB، حديد الدكتايل (QT450-10)، أو سبائك الفولاذ (WC6). بالنسبة لتطبيقات الضغط العالي، يتم استخدام طرق سميك للجدار (سمك الجدار ≥ 50 مم). يتم تركيب طبقة الغلاف بشكل وثيق على جسم الصمام ومجهزة بمنافذ مدخل ومخرج لتدوير وسائط نقل الحرارة مثل البخار أو الماء الساخن. تتميز البوابة بتصميم إسفيني بزاوية إسفينية تتراوح من 3 درجات إلى 5 درجات، ويتم تغطية أسطح الختم بسبائك صلبة STL أو سبائك ستيليت (صلابة ≥ HRC 55) لتلبية متطلبات تعويض الختم للصمامات ذات القطر الكبير. يعتمد مقعد الصمام هيكلًا عائمًا، مما يحقق إحكام الغلق ذاتي الطاقة تحت ضغط الخط، مع تلبية أداء التسرب ANSI B16.104 Class V. يتم إخماد الجذع وتلطيفه ونترده، جنبًا إلى جنب مع ختم تعبئة ثلاثي من النوع V لضمان عدم التسرب تحت الضغط العالي. تشتمل خيارات التشغيل على مشغلات كهربائية متعددة الدورات، ومحركات هيدروليكية، ومشغلات تروس، مناسبة لمتطلبات عزم الدوران العالي للصمامات ذات القطر الكبير.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN300 إلى DN2000 وتصنيفات الضغط من PN10 إلى PN420 (الفئة 150 إلى 2500 رطل). اعتمادًا على مادة الصمام ووسط تسخين الغلاف، تتراوح درجة حرارة التشغيل من -29 درجة مئوية إلى 425 درجة مئوية. تعتبر الصمامات المصنوعة من الفولاذ الكربوني مناسبة لدرجة حرارة تتراوح من -29 درجة مئوية إلى 425 درجة مئوية، في حين يمكن لإصدارات الفولاذ المقاوم للصدأ العمل حتى -196 درجة مئوية. يبلغ ضغط عمل السترة عادةً 1.6 ميجا باسكال ويتوافق مع GB/T 19672-2021. تكون أنواع التوصيل ذات حواف بشكل أساسي، وفقًا لمعايير ASME B16.5 وGB/T 9113، بينما تتوفر الأطراف الملحومة بتناكب للأحجام الكبيرة جدًا (DN ≥ 1600 مم).

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، يوفر عزلًا حراريًا فعالاً، مع نقل منتظم للحرارة عبر طبقة الغلاف لمنع الوسائط عالية اللزوجة مثل النفط الخام والأسفلت من التصلب داخل الصمام. ثانيًا، إنها تقدم ختمًا موثوقًا به، حيث أن البوابة الإسفينية تعوض التشوه الحراري والتآكل، مما يلبي متطلبات الختم للصمامات ذات القطر الكبير. ثالثًا، يضمن التدفق السلس: يحقق التصميم ذو التجويف الكامل معامل مقاومة التدفق ≥ 0.1، مع فقد ضغط أقل بنسبة 20% تقريبًا من صمامات البوابة التقليدية، مما يسهل عمليات صب خطوط الأنابيب. التصنيع والاختبار يتبعان بدقة معايير API 6D وGB/T 13927، بما في ذلك الاختبار الهيدروستاتيكي عند 1.5 مرة من الضغط الاسمي، واختبارات تسرب المقعد، والفحص غير المدمر. هذه الصمامات مناسبة للنفط الخام، الطين، البخار ذو درجة الحرارة العالية، والوسائط التي تحتوي على مواد صلبة، وعادة ما يتم تطبيقها في خطوط أنابيب النفط لمسافات طويلة، وشبكات التدفئة المركزية، وأنظمة نقل مخلفات المناجم في ظل ظروف الخدمة عالية التدفق.
