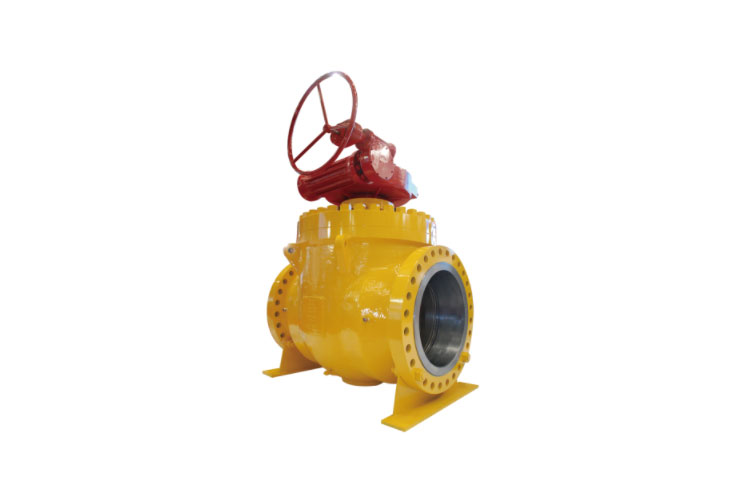

صمام الكرة للتحكم في التدفق العلوي الصناعي

يعد الصمام الكروي العلوي الصناعي، المعروف أيضًا باسم الصمام الكروي المثبت بالأعلى، جهازًا مهمًا للتحكم في تدفق خط الأنابيب. يتم تحقيق وظيفتها الأساسية عن طريق تدوير الكرة، التي يتم تحميلها من الأعلى، بزاوية 0 درجة إلى 90 درجة لتنظيم التدفق والتحكم في تشغيل/إيقاف الوسط. إنها مناسبة للظروف الصعبة، بما في ذلك الضغط العالي ودرجة الحرارة العالية والوسائط التي تحتوي على جزيئات، وتستخدم على نطاق واسع في صناعات مثل النفط والكيماويات والغاز الطبيعي. توضح الأقسام التالية هيكلها ومبدأ عملها ومزاياها وتطبيقاتها ومعايير الأداء الرئيسية.

الهيكل الأساسي ومبدأ العمل

• التصميم الهيكلي: يتميز الصمام بجسم متكامل، حيث يتم تحميل الكرة والمقاعد والساق والمكونات الداخلية الأخرى من الأعلى. إنه يشتمل على كتلة مزدوجة وهيكل نزيف، وحماية من انفجار الجذع، وأختام دائرية مزدوجة، وتعبئة آمنة للحريق. تشتمل بعض الطرز على منافذ تأريض مضادة للكهرباء الساكنة ومنافذ حقن مانعة للتسرب.

• مبدأ التحكم: يتم تنظيم منطقة التدفق عن طريق تدوير الكرة (0 درجة -90 درجة). عندما تتم محاذاة التجويف مع خط الأنابيب، يكون الصمام مفتوحًا بالكامل؛ عندما يكون متعامدا، فهو مغلق تماما. زاوية الدوران تتوافق مع معدل التدفق. تسمح تصميمات الكرة على شكل حرف V بنطاق قابل للتعديل يصل إلى 300:1، بدقة ±1%، مما يجعلها مناسبة لتطبيقات التحكم الدقيق في التدفق.




•

المزايا الرئيسية في التحكم في التدفق

• صيانة فعالة: يمكن صيانة المكونات الداخلية عبر الإنترنت دون إزالة الصمام من خط الأنابيب، مما يقلل من وقت التوقف عن العمل ومخاطر التسرب، وهو مثالي للتركيبات المدفونة أو المحصورة.

• ختم موثوق: الأختام المعدنية إلى المعدنية (على سبيل المثال، كربيد التنغستن) تتعامل مع الضغط العالي ودرجة الحرارة، في حين أن الأختام الناعمة (PTFE، وما إلى ذلك) تقاوم الوسائط المسببة للتآكل. يتوافق الختم ثنائي الاتجاه مع ISO 15848 Class B، ويتوافق التصميم المقاوم للحريق مع معايير API 607.

• القدرة على التكيف العالية: مُصنف للضغط من الفئة 150-2500 (PN10-PN420)، ونطاق درجة حرارة واسع يصل إلى 800 درجة مئوية، وقادر على التعامل مع الوسائط التي تحتوي على جزيئات أو مواد كاشطة.

• عملية سهلة: تصميم عزم دوران منخفض، متوافق مع المحركات اليدوية أو الهوائية أو الكهربائية، ويدعم التحكم الآلي عن بعد، ويتضمن تجاوزًا يدويًا في حالات الطوارئ من أجل السلامة.

التطبيقات النموذجية

• النفط والغاز: تنظيم التدفق عالي الضغط والإغلاق في حالات الطوارئ في خطوط الأنابيب طويلة المسافة ومنشآت الغاز الطبيعي المسال، وهو مناسب لبيئات الضغط العالي ودرجات الحرارة المنخفضة.

• الكيمياء والمعادن: التحكم في تدفق الأحماض والقلويات والغازات ذات درجة الحرارة العالية والوسائط التي تحتوي على جزيئات (مثل الرماد واللب)، مع أختام معدنية مقاومة للتآكل والتآكل.

• الطاقة والطاقة: التحكم في تدفق البخار وزيت نقل الحرارة والوسائط الأخرى، مع تصميم مقاوم للحريق والانفجار للبيئات الخطرة.

• البلدية واللب والورق: خطوط أنابيب التدفئة الحضرية وأنظمة نقل اللب، مما يتيح الصيانة عبر الإنترنت لتقليل وقت التوقف عن العمل.

معلمات الأداء الرئيسية

• تصنيف الضغط: الفئة 150-2500 (PN10-PN420)، مناسبة لأنظمة الضغط العالي.

• نطاق درجة الحرارة: -196 درجة مئوية إلى 800 درجة مئوية (حسب المواد).

• فئة التسرب: ISO 15848 الفئة ب؛ بعض الأختام المعدنية إلى المعدنية تحقق تسربًا صفرًا.

• خصائص التدفق: تسمح الكرة على شكل حرف V بنسبة قابلة للتعديل تبلغ 300:1، أو التحكم في التدفق الخطي أو المتساوي، وقابلة للتكيف مع متطلبات التحكم المختلفة.
