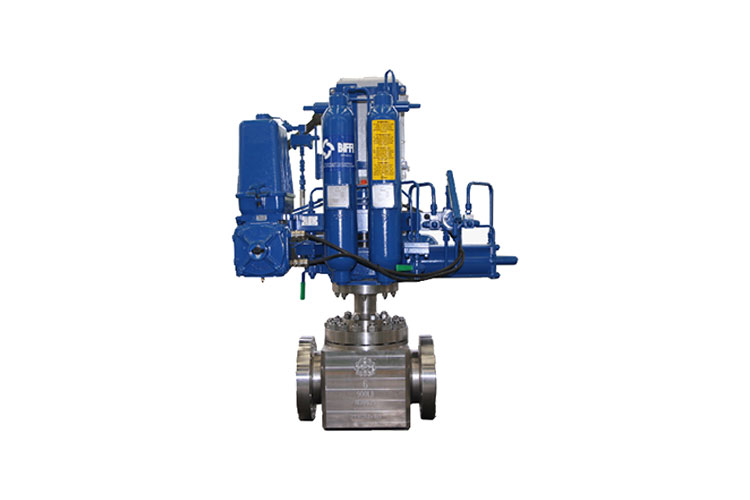

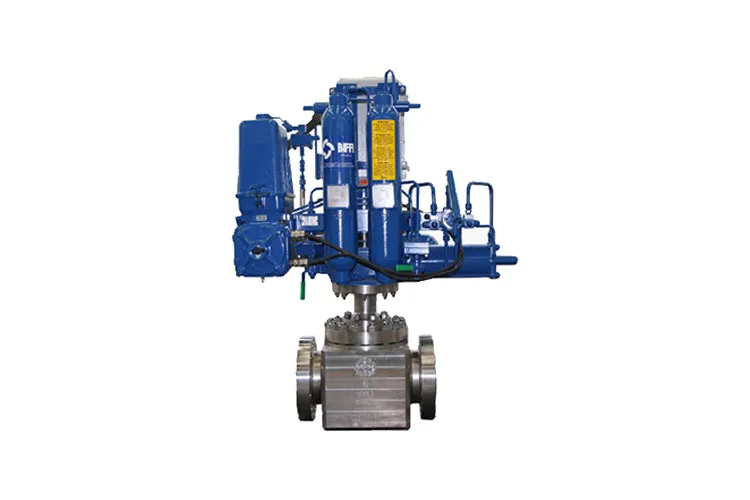

صمام كروي مصنوع من سبائك النيكل المقاوم للتآكل

صمام كروي مصنوع من سبائك النيكل المقاوم للتآكلهو صمام تحكم خاص مصنوع من سبائك النيكل عالية النقاء، ويجمع بين المقاومة الممتازة للتآكل لسبائك النيكل ومزايا القوة الهيكلية للتزوير. إنه مصمم للتطبيقات شديدة التآكل ودرجات الحرارة العالية والضغط العالي، وهو مناسب للصناعات الهندسية الكيميائية والبتروكيماوية والبحرية. يوفر الصمام تحكمًا موثوقًا في التدفق وتنظيم الوسائط المسببة للتآكل، مع المزايا الأساسية بما في ذلك المقاومة الفائقة للتآكل، والهيكل القوي، والختم المستقر. إنه يعالج بشكل فعال المشكلات الشائعة مثل تآكل الصمام، والتسرب، وتقصير عمر الخدمة في البيئات شديدة التآكل.

يركز التصميم الهيكلي على مقاومة التآكل والقوة المطروقة:
جسم الصمام مصنوع من سبائك النيكل الممتازة المقاومة للتآكل مثل Monel (Monel 400/K-500)، أو Hastelloy (C-276/C-22)، أو Inconel (625/825)، التي تم تشكيلها بالتزوير الكامل. تضمن عملية التشكيل كثافة عالية بدون أي مسامية أو شوائب رملية، مما يحسن القوة الميكانيكية بنسبة تزيد عن 30% مقارنة بالصمامات المصبوبة، ويتيح مقاومة طويلة الأمد للوسائط المسببة للتآكل وارتفاع الضغط.

الكرة مصنوعة من سبائك النيكل الصلبة المطروقة من نفس مادة الجسم، وتمت معالجتها بالمحلول وتخميلها لتعزيز ثبات التآكل. يتم تغطية أسطح الختم بمادة Stellite 6 أو سبيكة صلبة قائمة على الكوبالت (صلابة ≥HRC60)، مما يشكل هيكلًا مركبًا "ركيزة من سبائك النيكل + ختم صلب مقاوم للتآكل"، مما يوفر مقاومة التآكل والحماية من التآكل.

يستخدم نظام الختم تصميمًا مزدوجًا "الختم المرن + النسخ الاحتياطي المعدني". يتم تصنيع المقاعد من PTFE المقوى أو حلقات الختم المعدنية، جنبًا إلى جنب مع آلية التحميل المسبق لسبائك Inconel التي تعوض تلقائيًا تآكل الختم والتمدد الحراري. يفي التسرب بمعايير ANSI B16.104 Class VI.

الجذع مصنوع من سبائك النيكل، والنيتريد، ومختوم بتعبئة مزدوجة من الجرافيت المرن وPTFE، مما يمنع التسرب على طول الجذع. تشتمل خيارات التشغيل على دليل، وكهربائي (نوع تحكم ذكي)، وهوائي، مناسب لمتطلبات التحكم المختلفة.

المعلمات التقنية الرئيسية:

• الأحجام الاسمية: DN15 – DN300 (1/2 بوصة – 12 بوصة)

• تقييمات الضغط: PN10 – PN420 (الفئة 150 – 2500 رطل)

• نطاق درجة حرارة التشغيل: -196 درجة مئوية إلى 550 درجة مئوية (خدمة درجة حرارة منخفضة للوسائط المبردة، خدمة درجة حرارة عالية للتفاعلات الكيميائية)

• مقاومة التآكل: تلبي NACE MR0175/MR0103، ومناسبة للأحماض والقواعد القوية ذات درجة الحموضة 0-14، والوسائط المسببة للتآكل المحتوية على Cl⁻/H₂S/CO₂، وبيئات رش الملح البحري

• التوصيلات: ذات حواف (ASME B16.5، GB/T 9113)، ملحومة بعقب، ملولبة؛ أسطح الختم تدعم أنواع RF وRTJ

التصنيع والاختبار يتبعان بدقة معايير API 6D وASME B16.34 وAPI 598. يخضع كل صمام لاختبارات الغمر والتآكل، واختبارات القوة الهيدروستاتيكية، واختبارات أداء الختم، وعمليات الفحص غير المدمرة (UT/RT/MT) لضمان الامتثال لظروف الخدمة القاسية.

مزايا الأداء:

1. مقاومة استثنائية للتآكل- توفر مادة سبائك النيكل حماية واسعة النطاق ضد الوسائط المتعددة المسببة للتآكل، مع عمر خدمة أطول بمقدار 5 إلى 8 مرات من الصمامات القياسية المصنوعة من الفولاذ المقاوم للصدأ.

2. قوة هيكلية عالية- يضمن البناء المشكل بالكامل مقاومة ممتازة للضغط والصدمات، مما يمنع مخاطر التشوه أو التسرب.

3. ختم موثوق- يضمن تصميم الختم المزدوج والتعويض التلقائي عدم التسرب في ظل التشغيل المتكرر والظروف القاسية.

التطبيقات:مناسب لمحاليل الأحماض/القلويات الكيميائية، والوسائط البتروكيماوية المحتوية على الكبريت، ومعالجة مياه البحر على المنصات البحرية، والوسائط الكيميائية الدقيقة. تشمل التركيبات النموذجية مداخل/مخارج المفاعلات الكيميائية، ووحدات إزالة الكبريت البتروكيماوية، وخطوط أنابيب النفط والغاز البحرية، ومنافذ صهاريج تخزين الأحماض/القلويات، التي تعمل كمعدات مهمة لضمان التشغيل المستقر في البيئات شديدة التآكل.
