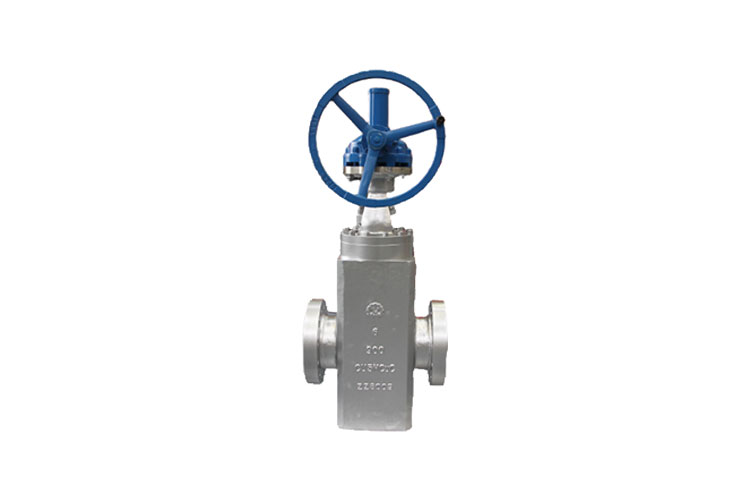

صمام بوابة مزورة من سبائك النيكل المقاوم للاهتراء

صمام بوابة مزورة من سبائك النيكل المقاوم للاهتراءهو صمام تحكم خاص يجمع بين مقاومة التآكل لسبائك النيكل، والقوة العالية للتزوير، ومزايا التدفق لصمامات البوابة. لقد تم تصميمه خصيصًا لظروف التشغيل القاسية التي تتضمن الوسائط المحملة بالجسيمات والتآكل الشديد ودرجات الحرارة المرتفعة والضغط العالي. إنها مناسبة للصناعات الكيميائية والتعدين ونقل النفط والغاز، مما يوفر تحكمًا موثوقًا في التدفق وعزل النظام للوسائط المسببة للتآكل التي تحتوي على مواد صلبة. تشمل المزايا الأساسية للصمام مقاومة التآكل والتآكل، والهيكل القوي، وكفاءة التدفق العالية، والمعالجة الفعالة لتحديات الصناعة الشائعة مثل تآكل الصمام، والتسرب الناجم عن التآكل، ومقاومة التدفق العالية.

يركز التصميم الهيكلي على مقاومة التآكل، ومقاومة التآكل، وقوة التشكيل:

• جسم الصمام مصنوع من سبائك النيكل الممتازة المقاومة للتآكل مثل Monel (Monel 400/K-500)، أو Hastelloy (C-276/C-22)، أو Inconel (625/825)، التي تم تشكيلها بالتزوير الكامل. تضمن هذه العملية كثافة عالية، وبنية مجهرية موحدة، وتزيل المسامية وشوائب الرمال. تم تحسين القوة الميكانيكية بنسبة تزيد عن 30% مقارنةً بالصمامات المصبوبة، مما يتيح مقاومة طويلة الأمد للوسائط المسببة للتآكل وتأثيرات الجسيمات.

• تم تشكيل البوابة من نفس سبيكة النيكل المستخدمة في الجسم، مع سطح مطلي عن طريق رش اللهب الأسرع من الصوت بطبقة مقاومة للتآكل WC-Co (كربيد التنجستن والكوبالت) (سمك 0.8-1.2 مم، صلابة ≥HRC65، قوة الرابطة ≥70 ميجا باسكال). يتم تغطية أسطح الختم بمادة Stellite 6، مما يشكل هيكلًا مركبًا "ركيزة من سبائك النيكل + طلاء مقاوم للتآكل + ختم صلب" يعزز مقاومة التآكل والحماية من التآكل.

• يستخدم نظام الختم تصميم "ختم معدني صلب + تعويض مرن". المقاعد مصنوعة من قاعدة من سبائك النيكل ومغطاة بسبائك صلبة، بالإضافة إلى آلية التحميل المسبق بنابض Inconel التي تعوض تلقائيًا التآكل والتشوه الحراري. التسرب يتوافق مع معايير ANSI B16.104 الفئة V.

• تم تشكيل الجذع بشكل متكامل من سبائك النيكل والنتريد، ويستخدم تعبئة مزدوجة من الجرافيت المرن وPTFE لمنع التسرب على طول الجذع. تشتمل خيارات التشغيل على دليل، وكهربائي (مقاوم للانفجار)، ومُدار بالتروس، ومناسب لاحتياجات التحكم المختلفة.

المعلمات التقنية الرئيسية:

• الأحجام الاسمية: DN25–DN400 (1 بوصة – 16 بوصة)

• تقييمات الضغط: PN10 – PN420 (الفئة 150 – 2500 رطل)

• درجة حرارة التشغيل: -196 درجة مئوية إلى 550 درجة مئوية (مناسبة للوسائط الجزيئية المبردة في درجات حرارة منخفضة، والعمليات الكيميائية ذات درجة الحرارة العالية)

• مقاومة التآكل: ASTM G65، مناسبة للجزيئات الصلبة ≥5 مم

• مقاومة التآكل: NACE MR0175/MR0103، مناسب للأحماض/القواعد القوية ذات درجة الحموضة 0–14، والوسائط المسببة للتآكل المحتوية على Cl⁻/H₂S/CO₂

• التوصيلات: ذات حواف (ASME B16.5، GB/T 9113)، ملحومة بتناكب؛ أسطح الختم تدعم أنواع RF وRTJ

التصنيع والاختبار يتبعان بدقة معايير API 6D وASME B16.34 وAPI 598. يخضع كل صمام لاختبارات تآكل التآكل، واختبارات الغمر للتآكل، واختبارات القوة الهيدروستاتيكية، وعمليات التفتيش غير المدمرة (UT/RT/MT) لضمان ملاءمتها لظروف التشغيل القاسية.

مزايا الأداء:

1. مقاومة التآكل والتآكل المزدوج- جسم من سبائك النيكل يقاوم التآكل، كما أن طلاء التآكل والختم الصلب يتحمل التآكل الجسيمي؛ عمر الخدمة أطول بـ 4-6 مرات من صمامات البوابة القياسية.

2. قوة هيكلية عالية- يوفر البناء المشكل بالكامل مقاومة ممتازة للضغط والصدمات، مما يمنع مخاطر التشوه أو التسرب.

3. كفاءة تدفق عالية- تصميم صمام بوابة مفتوح بالكامل بمعامل تدفق ≥0.3 وانخفاض ضغط منخفض، مثالي لنقل الوسائط المحملة بالجسيمات.

التطبيقات:مناسبة للحلول الحمضية/القاعدية المحملة بالجسيمات الكيميائية، ومخلفات التعدين، ووسائط النفط والغاز المحتوية على الرمال، ومعالجة مياه البحر البحرية، وما إلى ذلك. تشمل التركيبات النموذجية مداخل/مخارج المفاعلات الكيميائية، وخطوط أنابيب التعدين، وخطوط أنابيب إنتاج حقول النفط، ومنافذ صهاريج تخزين الأحماض/القلويات في ظروف تآكل الجسيمات. إنه أمر بالغ الأهمية لضمان التشغيل المستقر في ظل الظروف البيئية القاسية.
