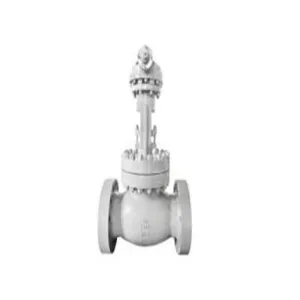

صمام الكرة الأرضية للبخار ذو درجة الحرارة العالية

صمامات الكرة الأرضية للبخار ذو درجة الحرارة العالية هي صمامات تحكم مصممة خصيصًا لخدمة البخار ذو درجة الحرارة العالية. تتميز بمسار تدفق مستقيم، وهيكل كروي كامل التجويف، وتقنية إغلاق مقاومة لدرجة الحرارة العالية، وهي مناسبة تمامًا لأنظمة نقل البخار ذات درجة الحرارة العالية والضغط العالي في صناعات مثل توليد الطاقة ومعالجة البتروكيماويات والمعادن. تتيح هذه الصمامات التشغيل/الإيقاف السريع والتحكم الدقيق في التدفق، في حين تقدم المزايا الأساسية للهيكل المدمج والتشغيل الموثوق.

يركز التصميم الهيكلي على القدرة على التكيف مع درجات الحرارة العالية. يتم تصنيع جسم الصمام من فولاذ سبائك الكروم والموليبدينوم مثل WC6 وWC9، أو سبائك Inconel ذات درجة الحرارة العالية. يتم إنتاجه عن طريق الطرق المتكامل، مع سمك الجدار المصمم وفقًا لمعايير ASME B16.34 لتحمل الصدمات الحرارية وتشوه الإجهاد في ظل ظروف درجات الحرارة العالية. الكرة مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي، مع معالجة حرارية بالمحلول لتعزيز ثبات درجة الحرارة العالية. أسطح الختم ملحومة بطبقة ستيليت 6 أو سبائك صلبة قائمة على الكوبالت (صلابة ≥ HRC 58)، مما يوفر مقاومة ممتازة للتآكل ومقاومة للأكسدة ذات درجات الحرارة العالية.

يعتمد مقعد الصمام على هيكل إغلاق معدني مرن مدمج مع PTFE المقوى بالجرافيت أو حشوات معدنية. تعمل آلية التحميل المسبق للزنبرك الداخلي تلقائيًا على التعويض عن التمدد الحراري والتآكل في درجات الحرارة المرتفعة، مما يحقق أداء التسرب وفقًا لمعايير ANSI B16.104 الفئة V. الجذع مصنوع من الفولاذ الهيكلي من سبيكة 25Cr2MoV ويخضع للتبريد والتلطيف ومعالجة النيترة. جنبا إلى جنب مع نظام الختم المزدوج من الجرافيت المرن والتعبئة المعدنية المضفرة، فإنه يضمن عدم التسرب تحت درجة الحرارة العالية والضغط العالي. تشتمل خيارات التشغيل على أنواع يدوية وكهربائية (مشغلات تعديل ذكية) وأنواع تعمل بالهواء المضغوط لتلبية متطلبات التحكم الآلي.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN15 إلى DN300 (1/2 بوصة - 12 بوصة)، وتصنيفات الضغط من PN16 إلى PN420 (الفئة 150 إلى 2500 رطل)، ونطاق درجة حرارة التشغيل من 200 درجة مئوية إلى 650 درجة مئوية، مع إصدارات مواد خاصة قادرة على تحمل درجات الحرارة القصوى التي تصل إلى 800 درجة مئوية. تشتمل أنواع التوصيل على نهايات ذات حواف (وفقًا لـ ASME B16.5 وGB/T 9113) ونهايات ملحومة بتناكب، مما يجعل الصمام مناسبًا لأنظمة أنابيب البخار. التصنيع والاختبار يتبعان بدقة معايير مثل ASME B16.34، API 598، وGB/T 12224، بما في ذلك اختبارات الضغط بدرجة الحرارة العالية، واختبارات أداء الختم، والفحوصات غير المدمرة.

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، يوفر أداءً مستقرًا في درجات الحرارة العالية: اختيار المواد والتصميم الهيكلي يلائم خصائص التمدد الحراري للبخار عالي الحرارة، مما يزيل خطر الالتصاق أو التشوه. ثانيًا، يضمن الختم طويل الأمد: يمكن لزوج الختم المعدني وآلية التعويض الأوتوماتيكية أن يتحملا التآكل المستمر بالبخار على مدى فترات طويلة. ثالثًا، يوفر أداء تدفق فعال: يعمل مسار التدفق المستقيم الكامل على تقليل مقاومة التدفق وانخفاض الضغط، مما يتيح نقل البخار بسرعة. هذه الصمامات مناسبة للبخار شديد السخونة والبخار المشبع، ويتم تطبيقها عادةً في خطوط أنابيب بخار الغلايات لمحطات الطاقة الحرارية، وأنظمة البخار لأفران التسخين في الوحدات البتروكيماوية، وخطوط أنابيب التبادل الحراري للبخار في الصناعات المعدنية في ظل ظروف الخدمة ذات درجة الحرارة العالية.
