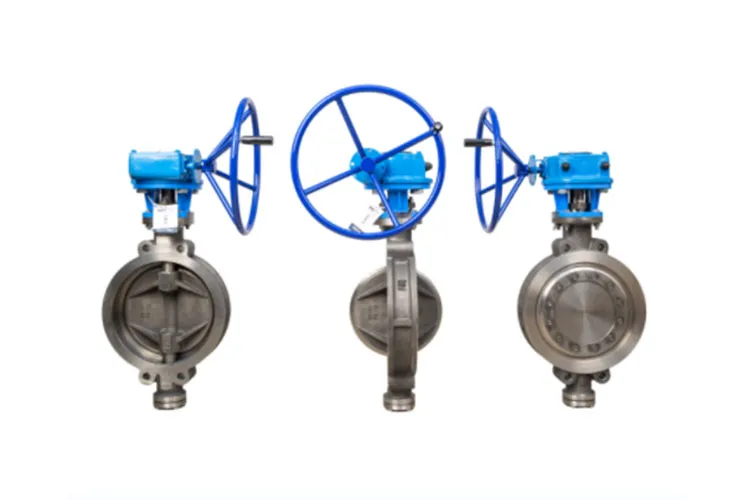

صمام الفراشة من نوع الويفر ذو الضغط العالي

صمام الفراشة من نوع الرقاقة عالي الضغط هو جهاز تحكم في التدفق خفيف الوزن مصمم لأنظمة خطوط الأنابيب الصناعية التي تعمل تحت ظروف الضغط العالي ومحدودة المساحة. بفضل جسم الصمام الرفيع للغاية وتقنية الختم عالية الضغط المتقدمة، فإنه يوفر حجمًا صغيرًا ووزنًا منخفضًا وتشغيلًا مرنًا. يتم استخدامه على نطاق واسع في التنقيب عن النفط، والأنظمة الهيدروليكية عالية الضغط، ووحدات الهدرجة الكيميائية حيث تكون مساحة التركيب ومقاومة الضغط أمرًا بالغ الأهمية.

الهيكل الأساسي ومبدأ الختم
يتميز الصمام بتصميم جسم نحيف للغاية، بسمك يتراوح بين ثلث إلى نصف سمك صمامات الفراشة التقليدية ذات القطر نفسه. يتم تصنيع الجسم عادةً من الفولاذ المطروق عالي القوة، أو الفولاذ المقاوم للصدأ، أو سبائك الفولاذ لتحمل تأثير الوسائط عالية الضغط. يعتمد القرص هيكلًا انسيابيًا من الصفائح الرقيقة، مما يقلل من مقاومة التدفق ويحسن كفاءة التدفق.

يستخدم نظام الختم بشكل أساسي هيكلًا معدنيًا محكم الغلق. يتم تغطية أسطح منع تسرب القرص والمقاعد بمواد صلبة مثل كربيد التنجستن أو سبائك الأقمار الصناعية ويتم دمجها مع تصميمات مزدوجة غريب الأطوار أو ثلاثية غريب الأطوار. أثناء الفتح والإغلاق، ينفصل القرص عن المقعد من خلال حركة لا مركزية بدون احتكاك، مما يمنع تآكل الختم. عند الإغلاق، يولد عزم الدوران اللامركزي ضغط إغلاق قسري، مما يضمن اتصالًا محكمًا بين المعدن والمعدن. تشتمل بعض التصميمات على تعبئة مرنة من الجرافيت للإغلاق الإضافي، مما يحقق أداء عدم التسرب وفقًا لمعايير ISO 15848-1 فئة A في ظل ظروف الضغط العالي.

تم تجهيز ساق الصمام بتصميم مقاوم للانفجار وجهاز تأريض مضاد للكهرباء الاستاتيكية، إلى جانب أنظمة تعبئة عالية الضغط لمنع تسرب الوسائط وتراكم الكهرباء الساكنة، مما يضمن التشغيل الآمن.

مزايا تطبيقات الضغط العالي

• مقاومة ممتازة للضغط: مُصنف للضغوط من PN100 إلى PN420 (الفئة 600 إلى الفئة 2500)، وهو مناسب للتشغيل طويل الأمد في أنظمة السوائل والغاز عالية الضغط، بما في ذلك خطوط الأنابيب الهيدروليكية ورؤوس آبار النفط والغاز.

• تركيب موفر للمساحة: يعمل الجسم الرفيع للغاية مع الوصلات ذات الحواف أو الرقاقة على تقليل متطلبات مساحة التثبيت، مما يجعله مثاليًا للمعدات المدمجة ورفوف الأنابيب المحصورة مع تقليل تكاليف التثبيت.

• عملية مرنة: يتيح عزم الدوران المنخفض التشغيل اليدوي أو الهوائي أو الكهربائي. تسمح النماذج الكهربائية المزودة بمحددات تحديد المواقع الذكية بتنظيم التدفق بدقة، في حين يمكن أن يكون وقت الاستجابة لإيقاف التشغيل في حالات الطوارئ أقل من ثانية واحدة، مما يدعم أنظمة التحكم الآلية.

• مقاومة التآكل والتآكل: تعمل الطلاءات الاختيارية المضادة للتآكل على حماية الجسم والقرص، بينما تقاوم التصميمات ذات المقاعد المعدنية التآكل الناتج عن الوسائط التي تحتوي على جزيئات دقيقة. يتجاوز عمر الخدمة الميكانيكية 30000 دورة، مما يضمن الموثوقية على المدى الطويل في ظل ظروف الضغط العالي.

التطبيقات النموذجية
تُستخدم صمامات الفراشة ذات الضغط العالي بشكل شائع في خطوط أنابيب طين الحفر ذات الضغط العالي على منصات النفط والغاز البحرية والبرية، وخطوط التغذية لمفاعلات الهدرجة الكيميائية، والتحكم في الدائرة الهيدروليكية ذات الضغط العالي، وخطوط أنابيب دوران سائل التبريد في محطات الطاقة النووية. إنها ضرورية للتحكم في التدفق والإغلاق في حالات الطوارئ في البيئات ذات الضغط العالي والمحدودة المساحة.
