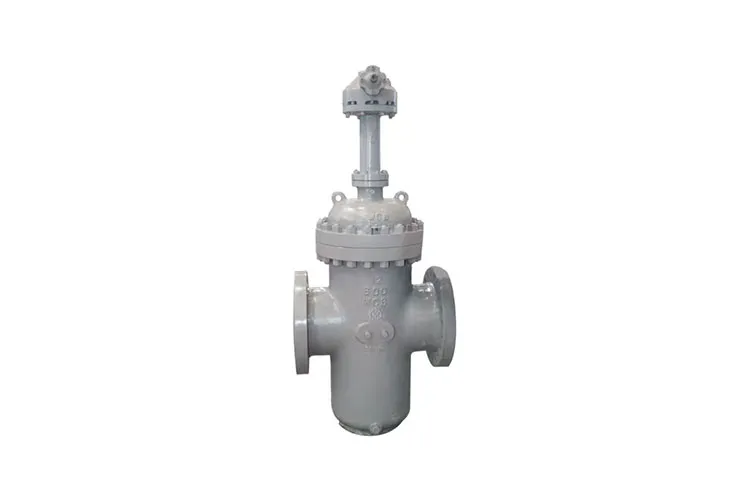

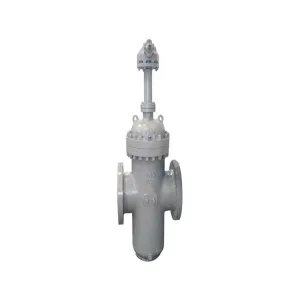

صمامات البوابة الصناعية ذات الضغط العالي

تعد صمامات البوابة الصناعية ذات الضغط العالي من أجهزة التحكم المهمة في أنظمة خطوط الأنابيب ذات الضغط العالي. تتمحور حول المطابقة الدقيقة للوحة البوابة المسطحة والمقاعد العائمة، بالإضافة إلى سهولة التوصيلات ذات الحواف ومقاومة الضغط للمواد الفولاذية المصبوبة، وقد أصبحت الحل المفضل لنقل الوسائط عالية الضغط في صناعات مثل البترول ومعالجة المواد الكيميائية وتوليد الطاقة. وتتمثل وظيفتها الأساسية في توفير تحكم موثوق في التشغيل/الإيقاف وعزل فعال للنظام.

فيما يتعلق بالتصميم الهيكلي، يعتمد الصمام تكوينًا معياريًا مع مزايا محددة بوضوح في مكوناته الرئيسية. يتم تصنيع جسم الصمام من مواد عالية الجودة مثل الفولاذ المصبوب WCB والفولاذ المطروق A105، بينما تستخدم نماذج الضغط العالي جدًا فولاذ الكروم والموليبدينوم (F11/F22). من خلال التشكيل المتكامل وتصنيع الجدران السميكة، يُظهر الجسم مقاومة ممتازة للصدمات ومقاومة للتشوه. تتوفر البوابة البلاطية في نوعين - مع أو بدون فتحة للقناة. أسطح الختم ملحومة بسبائك صلبة أو سبائك قائمة على الكوبالت الساتلية، مما يوفر مقاومة رائعة للتآكل والتآكل دون تآكل احتكاكي، مما يطيل عمر الخدمة بشكل كبير. يتيح تصميم المقعد العائم الختم ثنائي الاتجاه، وذلك باستخدام ضغط الخط لتحقيق الختم ذاتي التنشيط. يفي أداء التسرب بمتطلبات ANSI B16.104 Class V، وتدعم بعض الطرازات حقن الشحوم من أجل منع التسرب الإضافي، مما يوفر ضمانًا مزدوجًا لموثوقية الختم. يخضع الجذع لعملية التبريد، والتلطيف، والنيترة، بالإضافة إلى هيكل التعبئة الثلاثي القابل للتعديل، مما يضمن عدم التسرب تحت الضغط العالي مع السماح بالتشغيل السلس. تشمل خيارات التشغيل الأنواع اليدوية والكهربائية والهوائية والمدارة بالتروس لتلبية متطلبات التحكم الآلي المختلفة.

تغطي المعلمات التقنية الرئيسية نطاقًا واسعًا: الأحجام الاسمية من DN25 إلى DN600، وتصنيفات الضغط من PN10 إلى PN420 (الفئة 150 إلى 2500 رطل)، مع نماذج الضغط العالي للغاية التي تصل إلى PN1000. اعتمادًا على اختيار المواد، تتراوح درجة حرارة التشغيل من -29 درجة مئوية إلى 650 درجة مئوية. تعتبر الصمامات المصنوعة من الفولاذ الكربوني مناسبة لدرجة حرارة تتراوح من -29 درجة مئوية إلى 425 درجة مئوية، في حين يمكن للسبائك عالية الحرارة أن تتحمل الظروف القاسية من -196 درجة مئوية إلى 650 درجة مئوية. تتوافق معايير الاتصال مع ASME B16.5 وHG/T 20592 والمواصفات ذات الصلة، مع خيارات مواجهة الحافة بما في ذلك الوجه المسطح والوجه المرتفع.

فيما يتعلق بالأداء، تجمع هذه الصمامات بين الختم الموثوق به، وقدرة التدفق الفعالة، والبنية القوية. يقلل التصميم ذو التجويف الكامل من مقاومة التدفق، مما يؤدي إلى انخفاض الضغط بنسبة 20% تقريبًا أقل من صمامات البوابة التقليدية وتسهيل عمليات توصيل خطوط الأنابيب. يتم التحقق من صحة جسم الصمام من خلال تحليل العناصر المحدودة لتحمل تأثيرات الضغط العالي والتقلبات الحرارية. يتبع التصنيع والاختبار معايير مثل API 6D، GB/T 12234، وJB/T 5298. الصمامات مناسبة للمياه والمنتجات النفطية والغاز الطبيعي والبخار والوسائط المسببة للتآكل التي تحتوي على H₂S وCO₂، وتستخدم على نطاق واسع في خطوط أنابيب نقل النفط والغاز، ووحدات المعالجة الكيميائية، وخطوط أنابيب البخار في محطات الطاقة تحت ظروف الخدمة ذات الضغط العالي.
