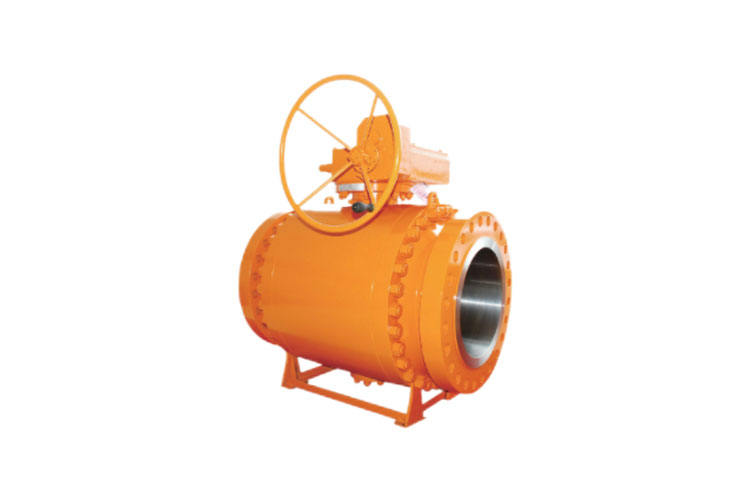

تستخدم الصناعة وخطوط الأنابيب 3 صمامات كروية موثوقة

تعمل الصمامات الكروية الصناعية، مع تشغيلها الدوار بزاوية 90 درجة، والختم الموثوق به، والقدرة على التكيف القوية، كأجهزة أساسية للتحكم في التدفق والعزل المتوسط ​​في أنظمة خطوط الأنابيب. يتم استخدامها على نطاق واسع في صناعات مثل النفط والكيماويات والغاز الطبيعي. وتنعكس موثوقيتها في التصميم الهيكلي، وأداء الختم، والقدرة على التكيف التشغيلي، وسهولة الصيانة. وفيما يلي الخطوط العريضة لهذه الجوانب الرئيسية.

الهيكل الأساسي وتصميم الموثوقية

• الأنواع الهيكلية: تعتمد تصميمات الكرات العائمة على الضغط المتوسط ​​من أجل الغلق، وهي مناسبة للأقطار الصغيرة إلى المتوسطة. توفر التصميمات الكروية المثبتة على مرتكز الدوران أو الثابتة وضعًا دقيقًا للكرة وختمًا ثابتًا للتطبيقات ذات الضغط العالي والقطر الكبير. تسمح الصمامات ثلاثية القطع المكونة من 3 قطع بسهولة التفكيك للصيانة، بينما تتيح تصميمات الإدخال العلوي الخدمة عبر الإنترنت دون إزالة الصمام من خط الأنابيب، مما يقلل وقت التوقف عن العمل بشكل كبير.

• تصميم السلامة: تشتمل الميزات على سيقان مقاومة للانفجار، وتأريض مضاد للكهرباء الاستاتيكية، وختم آمن ضد الحريق متوافق مع API 607. تتعامل هياكل الكتلة والتسييل المزدوجة مع ضغط التجويف غير الطبيعي، بينما يعمل الختم الإضافي وحقن مانع التسرب على تعزيز الموثوقية في ظل الظروف القاسية.

الختم والقدرة على التكيف التشغيلي

• ختم موثوق: الأختام الناعمة (PTFE، PCTFE) مناسبة للوسائط ذات درجات الحرارة المنخفضة والتآكل، مما يحقق تصنيف التسرب API 6D Class VI. تتحمل الأختام المعدنية الصلبة (كربيد التنجستن، وسبائك الإنكونيل) درجات الحرارة العالية والضغط العالي، وتفي بمعايير ISO 15848-1 من الفئة "أ" الخاصة بعدم التسرب. يضمن الختم ثنائي الاتجاه سلامة النظام.

• المتانة التشغيلية: تتراوح تقييمات الضغط من الفئة 150-2500 (PN10-PN420)، وتتراوح درجة الحرارة من -196 درجة مئوية إلى 650 درجة مئوية. تعمل بطانة الفلور أو الطلاءات الخزفية على مقاومة التآكل وتآكل الجسيمات، كما يعمل تصلب سطح الكرة (HRC60+) على إطالة عمر الخدمة.

• عملية مستقرة: تصميم عزم الدوران المنخفض يدعم التشغيل اليدوي والهوائي والكهربائي. عند دمجها مع أجهزة تحديد المواقع، يمكن تحقيق التحكم الدقيق في التدفق، ويستجيب الإغلاق في حالات الطوارئ خلال أقل من ثانية واحدة، وهو مناسب للتحكم الآلي وأقفال الأمان.

التطبيقات النموذجية والمعلمات الرئيسية

• التطبيقات: خطوط أنابيب النفط والغاز لمسافات طويلة، والتحكم في تغذية المفاعلات الكيميائية، وخطوط أنابيب البخار لتوليد الطاقة، ونقل الأدوية والمواد الغذائية، ومناسبة للضغط العالي، ودرجات الحرارة المنخفضة، والظروف شديدة التآكل.

• المعلمات الرئيسية: الحياة الميكانيكية: الأختام الناعمة ≥100000 دورة، والأختام الصلبة ≥50000 دورة. تصميم التجويف الكامل يقلل من مقاومة التدفق، وتوفر النوى الكروية على شكل حرف V نسبة قابلة للتعديل تبلغ 300:1، ودقة التحكم تصل إلى ±1%، مما يلبي متطلبات التحكم الدقيق في التدفق.
