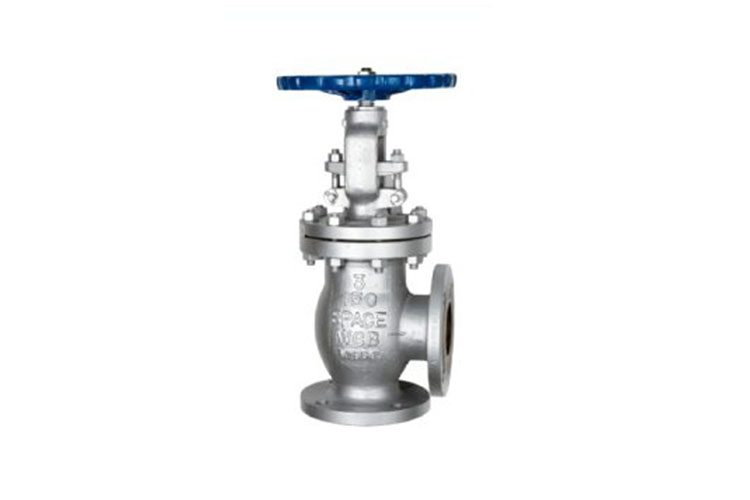

صمام الكرة الأرضية المختوم المقاوم للاهتراء

إن الصمام الكروي ذو الزاوية المختومة المقاوم للتآكل (Angle Globe Valve) هو صمام تحكم صناعي يجمع بين مسار التدفق الزاوي وأداء الختم العالي المقاوم للتآكل. يتميز بتكوين مدخل ومخرج بزاوية 90 درجة وتقنية إغلاق دقيقة، وهو مصمم خصيصًا للوسائط التي تحتوي على مواد صلبة، ذات لزوجة عالية، أو ذات خصائص قابلة للتآكل. يتم استخدامه على نطاق واسع في ظروف الخدمة الصعبة في صناعات مثل معالجة البتروكيماويات ومعالجة الفحم الكيميائية والتعدين وتوليد الطاقة، مما يوفر تحكمًا موثوقًا في التشغيل/الإيقاف وتنظيم التدفق الدقيق.

فيما يتعلق بالتصميم الهيكلي، تؤكد المكونات الرئيسية للصمام على مقاومة التآكل وموثوقية الختم. يتم تصنيع جسم الصمام من الفولاذ المصبوب WCB، أو الفولاذ المقاوم للصدأ 304/316L، أو سبائك الفولاذ، بينما تستخدم تطبيقات الضغط العالي طرقًا متكاملاً لتعزيز مقاومة الضغط. الكرة مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي الصلب، مع معالجة سطحها عن طريق رش وقود الأكسجين عالي السرعة (HVOF) أو عمليات تصلب الانصهار، وتتضمن سبائك قائمة على النيكل Ni60 أو طلاءات CrN / Cr₃C₂–NiCr (سمك ≥ 0.5 مم، صلابة ≥ HRC 60). سطح إغلاق مقعد الصمام ملحوم بسبائك STL صلبة أو سبائك ستالايت (صلابة ≥ HRC 56)، مما يشكل زوجًا مانعًا للتسرب شديد المقاومة للتآكل. يعتمد مقعد الصمام هيكلًا عائمًا مدمجًا مع تصميم زنبركي قرصي مفتوح مُحمل مسبقًا، والذي يعوض تلقائيًا عن التآكل والتشوه الحراري، مما يمنع الالتصاق. يفي أداء التسرب بمتطلبات ANSI B16.104 Class V أو Class VI. يتم إخماد الجذع، وتلطيفه، ونتردته، بالإضافة إلى ختم التعبئة الثلاثي المرن من الجرافيت، مما يضمن عدم التسرب تحت الضغط العالي. تشمل خيارات التشغيل الأنواع اليدوية والهوائية والكهربائية والتي تعمل بالتروس لتناسب متطلبات التحكم المختلفة.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN15 إلى DN400 (1/2 بوصة - 16 بوصة)، وتصنيفات الضغط من PN10 إلى PN420 (الفئة 150 إلى 2500 رطل)، ونطاق درجة حرارة التشغيل القياسي من -29 درجة مئوية إلى 350 درجة مئوية، والتي يمكن تمديدها إلى -196 درجة مئوية إلى 650 درجة مئوية اعتمادًا على اختيار المواد. تشتمل أنواع التوصيل على حواف (وفقًا لـ ASME B16.5 وGB/T 9113)، أو نهايات ملولبة أو ملحومة بتناكب، مما يجعل الصمام متوافقًا مع أنظمة الأنابيب المختلفة. يتبع التصنيع والاختبار معايير مثل ASME B16.34 وAPI 598 وISO 5208، بما في ذلك الاختبارات الهيدروستاتيكية واختبارات تسرب المقاعد والفحوصات غير المدمرة.

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، إنها توفر مقاومة ممتازة للتآكل والتآكل: يمكن لطلاءات السبائك الصلبة وأسطح منع التسرب المصنوعة من السبائك أن تتحمل التآكل الناتج عن الوسائط ثنائية الطور الصلبة والغازية، مما يؤدي إلى إطالة عمر الخدمة بمقدار ثلاث إلى خمس مرات مقارنة بالصمامات الكروية التقليدية. ثانيًا، يضمن الختم الموثوق: المقعد العائم وتصميم تعويض التآكل الأوتوماتيكي يحافظان على عدم التسرب على المدى الطويل. ثالثًا، يوفر أداء تدفق فعال: يؤدي تصميم مسار التدفق المدمج بزاوية 90 درجة إلى مقاومة تدفق منخفضة ويعتبر مثاليًا للمنشآت ذات المساحة المحدودة. هذا الصمام مناسب للنفط الخام، والملاط، والبخار، وزيت نقل الحرارة، والوسائط المسببة للتآكل التي تحتوي على H₂S وCO₂، ويتم تطبيقه عادةً في مفاعلات الفحم الكيميائية، وأنظمة نقل مخلفات المناجم، ووحدات إزالة الكبريت من غاز المداخن في محطات الطاقة في ظل ظروف الخدمة القاسية.
