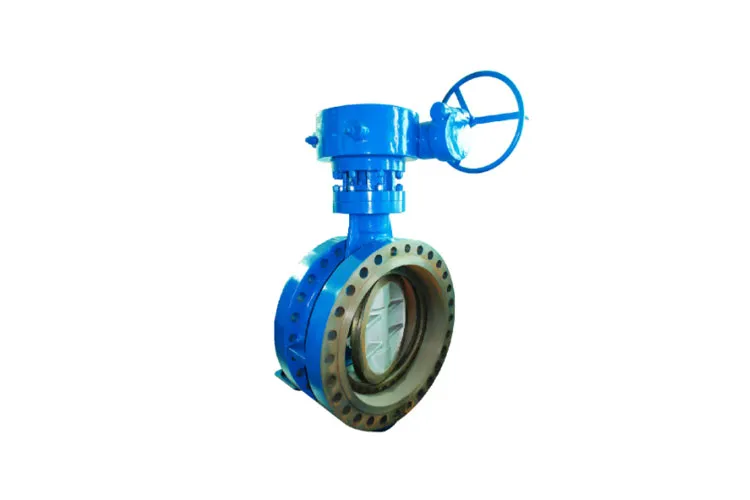

صمام فراشة مزدوج الإزاحة بدون تسرب

التسرب الصفري دصمام فراشة مزدوج الإزاحةهو جهاز للتحكم في التدفق مصمم لخطوط الأنابيب الصناعية التي تتطلب إغلاقًا محكمًا للغاية. بفضل هيكله المزدوج اللامركزي وتقنية الختم عالية الأداء، يحقق الصمام عدم التسرب، مما يجعله مثاليًا للتطبيقات في الصناعات البترولية والكيميائية وتوليد الطاقة والصناعات المعدنية حيث يعد منع التسرب أمرًا بالغ الأهمية.

الهيكل الأساسي ومبدأ الختم
يتميز الصمام بتصميم مزدوج غريب الأطوار: يتم إزاحة محور الجذع من مركز القرص والخط المركزي لجسم الصمام. أثناء التشغيل، ينفصل القرص في البداية عن المقعد على طول الإزاحة اللامركزية، مما يقلل بشكل كبير من الاحتكاك والتآكل بين القرص والمقعد. عند الإغلاق، يضغط القرص على المقعد تحت عزم الدوران اللامركزي، مما يخلق إغلاقًا محكمًا وقويًا. يمكن أن تكون مقاعد الصمامات مصنوعة من أختام معدنية صلبة (كربيد التنجستن، وسبائك الفولاذ المقاوم للصدأ) أو أختام ناعمة عالية الأداء (PTFE، مطاط الفلور)، تكملها تصميمات مقاومة للحريق ومضادة للكهرباء الساكنة لتلبية متطلبات الختم للوسائط المختلفة.

المزايا الرئيسية لعدم التسرب

• أداء الختم الاستثنائي: يفي بمعيار ISO 15848-1 من الفئة أ لعدم التسرب. يمنع الختم ثنائي الاتجاه تسرب الوسائط ذات الضغط العالي والتآكل، وهو مناسب للمواد السامة أو القابلة للاشتعال أو المتفجرة.

• مقاومة التآكل والتآكل: تعمل الأختام المعدنية الصلبة بين -40 درجة مئوية و600 درجة مئوية، مع تصنيفات ضغط فئة 150-2500. الأختام الناعمة مناسبة للوسائط شديدة التآكل. تصلب سطح القرص يحمي من التآكل الناتج عن السوائل المحملة بالجسيمات.

• سهولة التشغيل: يعمل التصميم المزدوج اللامركزي على تقليل عزم دوران التشغيل بشكل كبير - أقل بنسبة 30% إلى 50% من صمامات الفراشة المركزية القياسية بنفس الحجم. يدعم الصمام التشغيل اليدوي والهوائي والكهربائي، مما يتيح التحكم الآلي عن بعد وإيقاف التشغيل في حالات الطوارئ.

• صيانة منخفضة: يتيح تصميم المقعد المعياري استبدال الأجزاء القابلة للتآكل عبر الإنترنت دون إزالة الصمام من خط الأنابيب، مما يقلل وقت التوقف عن العمل ويقلل تكاليف التشغيل.

التطبيقات النموذجية
يتم استخدام الصمامات اللامركزية المزدوجة المقاومة للتسرب في خطوط أنابيب النفط والغاز لمسافات طويلة للإغلاق في حالات الطوارئ، وعزل وسط المفاعل الكيميائي، والتحكم في خط أنابيب البخار في محطات الطاقة الحرارية، ونقل غاز الفرن العالي في مصانع المعادن. إن قدرتها على عدم التسرب وموثوقيتها العالية تجعلها مكونات مهمة لضمان التشغيل الآمن والفعال للأنظمة الصناعية.
