تحديات الصمامات ذات التجويف الكبير والحلول الهندسية

2025-12-30 09:00:33

خلفية الصناعة وطلب السوق

تعد الصمامات ذات التجويف الكبير مكونات أساسية في البنية التحتية الحديثة، حيث تدعم النقل الآمن والفعال للمياه والنفط والغاز والبخار والسوائل الصناعية عبر مسافات طويلة. مع زيادة أقطار خطوط الأنابيب لاستيعاب قدرات التدفق الأعلى، يجب أن يتغير حجم الصمامات دون التضحية بالموثوقية أو التحكم. يعتمد نقل المياه البلدية وخطوط أنابيب النفط والغاز وتوليد الطاقة وتحلية المياه وشبكات التدفئة والتهوية وتكييف الهواء الكبيرة على صمامات كبيرة التجويف لإدارة العزل وتنظيم التدفق في ظل الظروف الصعبة.

لقد تحول طلب السوق نحو الصمامات التي توفر عمر خدمة طويل، وأداء يمكن التنبؤ به، وتكلفة إجمالية منخفضة للملكية. يتوقع المشغلون بشكل متزايد أن تعمل الصمامات ذات التجويف الكبير بشكل موثوق مع الحد الأدنى من الصيانة، حتى في البيئات التي تتميز بدورة الضغط، وتغير درجات الحرارة، والوصول المحدود للفحص أو الإصلاح.

المفاهيم الأساسية والتحديات الهندسية

التحدي الهندسي الأساسي في تصميم الصمامات ذات التجويف الكبير هو إدارة الحجم. مع زيادة حجم الصمام، ترتفع الأحمال الميكانيكية وقوى الختم وعزم دوران التشغيل بشكل غير متناسب. يجب الحفاظ على الصلابة الهيكلية مع منع الوزن الزائد وتركيز الإجهاد. تصبح ديناميكيات التدفق أيضًا أكثر تعقيدًا، حيث يمكن أن تؤدي مساحات المقطع العرضي الكبيرة إلى تضخيم الاضطراب والاهتزاز وتوزيع الضغط غير المتساوي.

المفهوم الأساسي الآخر هو الموازنة بين أداء الختم وقابلية التشغيل. يتطلب الإغلاق المحكم ضغطًا كافيًا للتلامس في المقعد، ولكن الاحتكاك المفرط يمكن أن يؤدي إلى ارتفاع عزم الدوران، أو زيادة حجم المحرك، أو فشل التشغيل. يجب أن تعالج الحلول الهندسية كلا المتطلبين في وقت واحد.

هياكل الصمامات والأداء والتصنيع

تتضمن صمامات التجويف الكبيرة تكوينات البوابة والكرة والفراشة، حيث يقدم كل منها اعتبارات هيكلية وأداء مميزة.

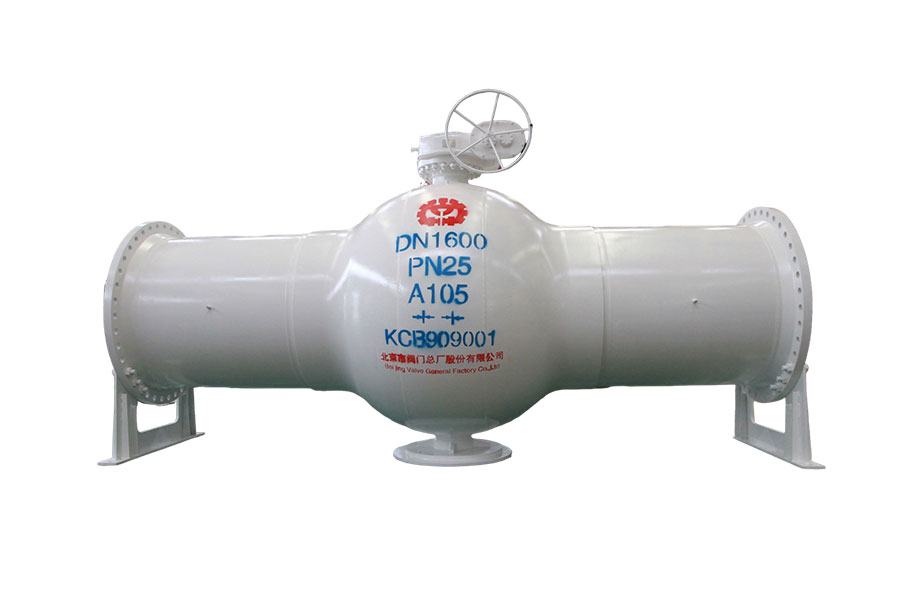

توفر صمامات البوابة مسار تدفق كامل التجويف، مما يقلل من فقدان الضغط عند الفتح الكامل. ومع ذلك، فإن حركتها الخطية ومكوناتها الداخلية الثقيلة تتطلب توجيهًا قويًا للجذع ومحاذاة دقيقة للمقعد الإسفيني. توفر صمامات الفراشة، وخاصة تصميمات الإزاحة المزدوجة والثلاثية، هياكل مدمجة ووزن أقل، مما يجعلها جذابة للأقطار الكبيرة. توفر الصمامات الكروية، وخاصة التصميمات المثبتة على مرتكز الدوران، إحكامًا موثوقًا به ولكنها تتطلب توزيعًا دقيقًا للحمل لإدارة كتلة الكرة.

اختيار المواد أمر بالغ الأهمية. يتم إنتاج أجسام الصمامات عادةً من الحديد المرن، أو الفولاذ الكربوني، أو الفولاذ منخفض السبائك، اعتمادًا على متطلبات الضغط ودرجة الحرارة. قد تستخدم المكونات الداخلية الفولاذ المقاوم للصدأ أو السبائك الصلبة لمقاومة التآكل والتآكل. يتضمن تصنيع الصمامات ذات التجويف الكبير عمليات صب أو تزوير معقدة، تليها عمليات تصنيع واسعة النطاق لتحقيق تفاوتات مشددة على أسطح الختم. تضمن الاختبارات غير المدمرة، بما في ذلك التصوير الشعاعي والفحص بالموجات فوق الصوتية، السلامة الهيكلية على نطاق واسع.

العوامل المؤثرة على الجودة والأداء

هناك عدة عوامل تؤثر بشكل مباشر على أداء الصمامات ذات التجويف الكبير. تؤثر دقة المعالجة على التركيز والمحاذاة، مما يؤثر بدوره على الختم واتساق عزم الدوران. تحدد جودة تشطيب السطح على المقاعد والأقراص سلوك الاحتكاك ومعدلات التآكل. يؤثر توافق المواد مع الوسائط المنقولة على مقاومة التآكل والموثوقية على المدى الطويل.

تلعب ظروف التثبيت أيضًا دورًا رئيسيًا. يمكن أن تؤدي محاذاة الشفة غير الصحيحة أو التثبيت غير المتساوي إلى تشويه جسم الصمام، مما يؤدي إلى التسرب أو زيادة عزم الدوران أثناء التشغيل. في الأنظمة الكبيرة، يؤدي التمدد الحراري لخطوط الأنابيب إلى ضغوط إضافية يجب أن يستوعبها تصميم الصمام.

سلسلة التوريد ومعايير اختيار الموردين

يتطلب اختيار الموردين للصمامات ذات التجويف الكبير اتباع نهج صارم يركز على الهندسة. يجب على الشركات المصنعة إثبات خبرتها في المشاريع ذات القطر الكبير وتوفير الامتثال الموثق للمعايير المعترف بها مثل API وISO وASME. تعد إمكانية تتبع المواد وأنظمة إدارة الجودة وإجراءات الاختبار الشاملة من المؤشرات الأساسية لموثوقية المورد.

وبعيدًا عن القدرة التصنيعية، هناك اعتبارات لوجستية مهمة. تتضمن الصمامات ذات التجويف الكبير متطلبات معقدة للنقل والمناولة والتركيب في الموقع. يعمل الموردون الذين يتمتعون بدعم متكامل للمشروع، بما في ذلك التغليف وتوجيهات الرفع والمساعدة في التشغيل، على تقليل المخاطر أثناء التنفيذ.

المشاكل الشائعة ونقاط الضعف في الصناعة

إحدى المشكلات الأكثر شيوعًا في الصمامات ذات التجويف الكبير هي عزم التشغيل المفرط. يمكن أن ينتج هذا عن سوء التصميم، أو عدم كفاية أنظمة التحمل، أو تراكم الحطام في مسار التدفق. يعد التسرب في المقعد أو الجذع مصدر قلق متكرر آخر، وغالبًا ما يحدث بسبب التآكل أو سوء المحاذاة أو تدهور المواد بمرور الوقت.

يمثل الوصول إلى الصيانة تحديات إضافية. نظرًا لحجمها وموقعها، قد يكون من الصعب فحص الصمامات ذات التجويف الكبير أو إصلاحها دون توقف كبير. في خطوط الأنابيب الحرجة، يمكن أن يؤدي فشل الصمام إلى تعطيل الشبكات بأكملها، مما يؤدي إلى تضخيم تأثير العيوب البسيطة.

سيناريوهات التطبيق والحلول الهندسية

في نقل المياه البلدية، غالبًا ما يتم اختيار صمامات الفراشة ذات التجويف الكبير لوزنها المنخفض وبصمة تركيبها المنخفضة. تركز الحلول الهندسية على تحسين ملفات تعريف القرص لتقليل فقدان الرأس والاهتزاز. في خطوط أنابيب النفط والغاز، يتم استخدام الصمامات الكروية المثبتة على مرتكز الدوران لعزل الضغط العالي، مع دعامات معززة وأنظمة إغلاق متقدمة لإدارة الأحمال المحورية.

تستخدم مرافق توليد الطاقة صمامات بوابة كبيرة التجويف لعزل البخار، حيث تستوعب التصميمات الإسفينية المرنة التمدد الحراري وتقلل من مخاطر التشويش. في محطات تحلية المياه، تعتبر المواد والطلاءات المقاومة للتآكل ضرورية لمقاومة الوسائط العدوانية مع الحفاظ على سلامة الختم.

الاتجاهات الحالية والتطورات المستقبلية

يتيح التقدم في ديناميكيات الموائع الحسابية تصميمات أكثر دقة للصمامات، مما يسمح للمهندسين بالتنبؤ بسلوك التدفق وتحسين الهندسة قبل التصنيع. يتم دمج أنظمة المراقبة الرقمية بشكل متزايد في المحركات، مما يوفر تعليقات في الوقت الفعلي حول عزم الدوران والموضع ودورات التشغيل. تدعم هذه البيانات استراتيجيات الصيانة التنبؤية، مما يقلل من وقت التوقف غير المخطط له.

يعمل ابتكار المواد أيضًا على تشكيل مستقبل الصمامات ذات التجويف الكبير. تعمل السبائك والمعالجات السطحية المحسنة على إطالة عمر الخدمة في البيئات الكاشطة والمسببة للتآكل. وفي الوقت نفسه، تثير اعتبارات الاستدامة الاهتمام بالتصميمات الأخف وزنًا التي تقلل من استخدام المواد وطاقة التركيب.

الأسئلة المتداولة

لماذا تتطلب الصمامات ذات التجويف الكبير عناية هندسية خاصة؟
يؤدي حجمها إلى تضخيم التحديات الميكانيكية والحرارية والهيدروليكية التي تكون أقل أهمية في الصمامات الأصغر.

ما هو نوع الصمام الأفضل للتطبيقات ذات القطر الكبير؟
ويعتمد الاختيار الأمثل على الضغط ودرجة الحرارة والوسائط وقيود المساحة؛ لا يوجد تصميم واحد يناسب جميع التطبيقات.

كيف يمكن تقليل تحديات الصيانة؟
يؤدي الاختيار الصحيح للتصميم والتصنيع عالي الجودة ومراقبة الحالة إلى تقليل تكرار الصيانة بشكل كبير.

خاتمة

تنبع تحديات الصمامات ذات التجويف الكبير من التفاعل المعقد للحجم وظروف التشغيل ومتطلبات الموثوقية على المدى الطويل. من خلال الحلول الهندسية المدروسة - بدءًا من الهياكل والمواد المحسنة إلى تقنيات المراقبة المتقدمة - يمكن للمصنعين والمشغلين مواجهة هذه التحديات بفعالية. ومع استمرار توسع أنظمة البنية التحتية، سيظل دور الصمامات ذات التجويف الكبير المصممة جيدًا أساسيًا لشبكات نقل السوائل الآمنة والفعالة والمرنة.
