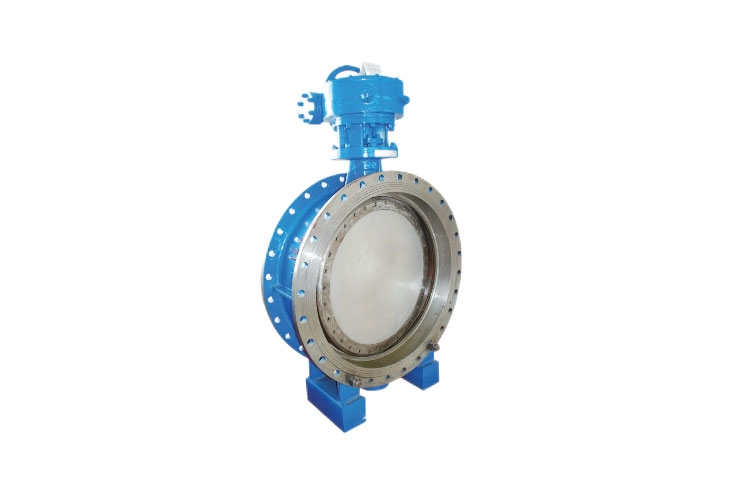

صمام فراشة ثلاثي غريب الأطوار ذو درجة حرارة عالية

إن صمام الفراشة اللامركزي الثلاثي ذو درجة الحرارة العالية هو جهاز تحكم في التدفق عالي الأداء مصمم لخطوط الأنابيب الصناعية التي تعمل تحت درجات الحرارة العالية، الضغط العالي، والظروف الكاشطة. يوفر هيكلها الفريد ثلاثي غريب الأطوار إحكامًا مانعًا للتسرب، ومقاومة ممتازة لدرجة الحرارة والضغط، وحماية قوية من التآكل. يتم استخدامه على نطاق واسع في صناعات مثل البتروكيماويات، وتوليد الطاقة، والمعادن، وأنظمة بخار الغلايات، حيث تعد موثوقية الصمام أمرًا بالغ الأهمية.

الهيكل الأساسي ومبدأ الختم
يتميز الصمام بتصميم ثلاثي غريب الأطوار: الأول اللامركزي يزيح محور الجذع من مركز القرص، والثاني يزيح محور الجذع من الخط المركزي لجسم الصمام، والثالث يزيح المركز الهندسي لسطح ختم القرص من محور دوران القرص. أثناء التشغيل، ينفصل سطح الختم عن المقعد بدون احتكاك، بينما يطبق الغلق ضغط الختم القسري خلال اللحظة اللامركزية، مما يضمن الاتصال المحكم.

يتم تصنيع أسطح الختم من مواد معدنية صلبة، مثل كربيد التنجستن، أو سبائك الفولاذ المقاوم للصدأ، أو الأقمار الصناعية، مع طبقات سيراميك اختيارية لتعزيز مقاومة التآكل في الظروف الصعبة. عادة ما تكون أجسام الصمامات مصنوعة من الفولاذ المصبوب المقاوم للحرارة أو الفولاذ المقاوم للصدأ، وتشمل ميزات السلامة التعبئة المقاومة للحريق وتصميمات الجذع المقاومة للانفجار لضمان التشغيل الآمن في ظل ظروف درجات الحرارة العالية.

مزايا تطبيقات درجة الحرارة العالية

• مقاومة ممتازة لدرجة الحرارة: تعمل بشكل موثوق من -40 درجة مئوية إلى 650 درجة مئوية، مع نماذج متخصصة تتحمل ما يصل إلى 800 درجة مئوية، ومناسبة لبخار الغلاية، وغاز المداخن عالي الحرارة، وخطوط أنابيب زيت نقل الحرارة.

• ختم مانع للتسرب: تصميم الختم الصلب المعدني يفي بمعايير ISO 15848-1 فئة A لعدم التسرب، مما يضمن العزل الآمن للوسائط القابلة للاشتعال أو المتفجرة أو السامة. يسمح الختم ثنائي الاتجاه بالاستخدام في كلا اتجاهي التدفق.

• مقاومة التآكل والتآكل: أسطح مانعة للتسرب من السبائك الصلبة مع مسارات تدفق سلسة تقاوم التآكل الناتج عن الوسائط الجسيمية مثل الرماد المتطاير أو الخبث. يتجاوز العمر الميكانيكي صمامات الفراشة المركزية القياسية، بأكثر من 50000 دورة.

• عملية سهلة ومستقرة: يعمل التصميم ثلاثي غريب الأطوار على تقليل عزم الدوران التشغيلي بنسبة 20%-30% مقارنة بالصمامات مزدوجة غريب الأطوار من نفس الحجم. يتم دعم التشغيل اليدوي والهوائي والكهربائي. يمكن أن تشتمل النماذج الكهربائية على أدوات تحديد موضع للتحكم الدقيق في التدفق بنسبة 0-100%، وهي متوافقة مع أنظمة التحكم الآلية.

التطبيقات النموذجية
يتم استخدام صمامات الفراشة ثلاثية غريب الأطوار ذات درجة الحرارة العالية في خطوط أنابيب بخار الغلايات في محطات الطاقة الحرارية، وخطوط أنابيب غاز الفرن العالي في مصانع المعادن، وخطوط الوسائط ذات درجة الحرارة العالية في وحدات الهدرجة البتروكيماوية، وقنوات غاز مداخن قمائن الأسمنت في صناعة مواد البناء. إنها ضرورية لتنظيم التدفق وإيقاف الطوارئ في البيئات ذات درجة الحرارة العالية والضغط العالي.
