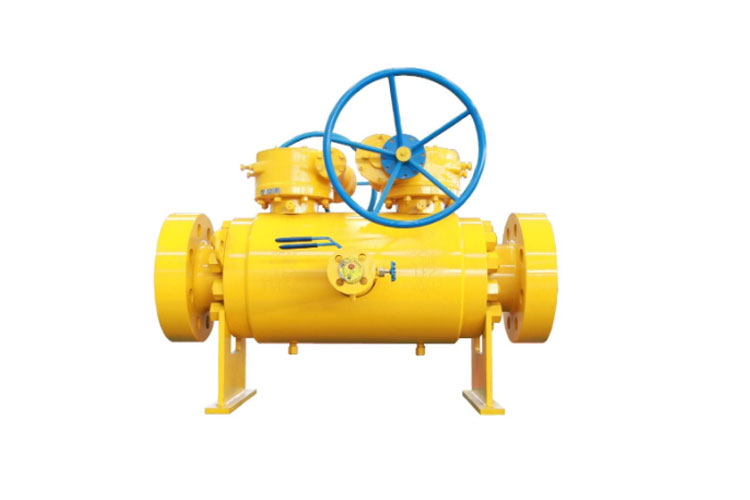

صمامات DBB المصنوعة من الفولاذ المصبوب ذات الضغط العالي

صمامات DBB (الكتلة والتسييل المزدوج) المصنوعة من الفولاذ المصبوب ذو الحواف ذات الضغط العالي عبارة عن صمامات تحكم عالية الضغط مع وظيفة الكتلة والتسييل المزدوج. تتميز هذه الصمامات بجسم من الفولاذ المصبوب، وأطراف ذات حواف، وتصميم مزدوج الختم، وقد تم تصميمها خصيصًا لتطبيقات الضغط العالي في أنظمة نقل البتروكيماويات والنفط والغاز. يمكن للصمام الواحد أن يوفر عزلًا ثنائي الاتجاه وتنفيسًا متوسطًا للتجويف، مما يوفر المزايا الأساسية للختم الموثوق به، وتكرار الأمان العالي، والتشغيل المريح، مما يقلل بشكل فعال من مخاطر السلامة المرتبطة بالتسرب المتوسط.

يركز التصميم الهيكلي على أداء الضغط العالي ومتطلبات الختم المزدوج. يتكون جسم الصمام من مواد عالية القوة مثل الفولاذ المصبوب WCB/WCC أو فولاذ سبائك الموليبدينوم والكروم WC6/WC9، ويتم تصنيعه من خلال الطرق المتكامل أو صب الجدران السميكة. يفي سمك الجدار بمعايير ASME B16.34 وAPI 6D، مما يوفر مقاومة ممتازة للضغط ومقاومة للتشوه لتحمل التأثيرات المتوسطة عالية الضغط. يتكون القلب من هيكل مزدوج المقعد مع قناة نزيف متوسطة. يتم إغلاق المقاعد العلوية والسفلية بشكل مستقل، ويتم تجهيز التجويف المتوسط ​​بصمام إبرة ذو قطر صغير للتهوية، مما يسمح بمراقبة حالة الختم في الوقت الحقيقي والتفريغ الآمن للوسط المتبقي، وتحقيق وظيفة "الكتلة المزدوجة + النزيف" المتكاملة.

تم دمج الجذع والقرص، مع تراكب أسطح إغلاق القرص الملحومة باستخدام Stellite 6 أو سبائك صلبة (صلابة ≥ HRC 58). تعتمد مقاعد الصمام هياكل معدنية عائمة صلبة مع تحميل زنبركي مسبق للتعويض تلقائيًا عن التآكل والتشوه الحراري. يفي أداء التسرب بمتطلبات ANSI B16.104 Class VI. تتوافق الأطراف ذات الحواف مع معايير ASME B16.5 وGB/T 9113، وتدعم الأسطح المرتفعة (RF) والمفاصل الحلقية (RTJ) لتركيب خطوط الأنابيب ذات الضغط العالي.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN25 إلى DN300 (1"-12") وتصنيفات الضغط من PN100 إلى PN420 (الفئة 600-2500 LB)، مع إصدارات مخصصة للضغط العالي تصل إلى PN630. تتراوح درجة حرارة التشغيل من -29 درجة مئوية إلى 425 درجة مئوية، ويمكن تمديدها إلى 550 درجة مئوية باستخدام سبائك الصلب المصنوعة من الكروم والموليبدينوم للخدمة في درجات الحرارة العالية. تعتبر الوصلات ذات الحواف قياسية، وتشمل خيارات التشغيل التشغيل اليدوي والكهربائي والهوائي وتشغيل التروس لتلبية متطلبات الأتمتة المختلفة. يتبع التصنيع والاختبار بشكل صارم معايير API 6D، وASME B16.34، وAPI 598، بما في ذلك الاختبارات الهيدروستاتيكية للغلاف، واختبارات الختم المزدوج، واختبارات وظائف النزيف، والفحوصات غير المدمرة (UT/RT).

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، تكرار الأمان ثنائي الكتلة: يضمن الختم المستقل من المنبع والمصب عزل النظام حتى في حالة فشل أحد السدادات، بينما تعمل وظيفة التسييل الوسيطة على تسهيل استكشاف الأخطاء وإصلاحها. ثانيًا، القدرة القوية على التكيف مع الضغط العالي: يتحمل الهيكل الفولاذي المصبوب وتصميم الجدار السميك التأثيرات المتوسطة الضغط العالي بشكل موثوق، مع عدم وجود خطر التشوه أو التسرب. ثالثًا، الصيانة المريحة: تتيح الوصلات ذات الحواف التفكيك السريع بدون لحام، كما يقلل هيكل الختم المزدوج من تكرار استبدال المكونات. هذه الصمامات مناسبة للنفط الخام والغاز الطبيعي والوسائط الكيميائية عالية الضغط، ويتم تطبيقها عادةً في خطوط أنابيب النفط والغاز لمسافات طويلة، وخطوط أنابيب معالجة الضغط العالي في المصافي، وأنظمة التغذية عالية الضغط في المفاعلات الكيميائية.
