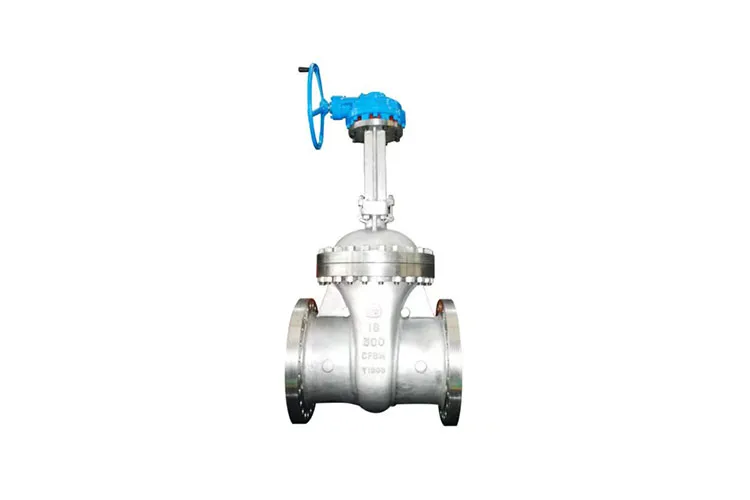

صمام بوابة إسفين من الصلب المصبوب مع نهايات ذات حواف

إن صمام البوابة الإسفينية المصنوعة من الفولاذ المصبوب ذو الأطراف ذات الحواف هو صمام تحكم أساسي في التشغيل/الإيقاف في أنظمة الأنابيب الصناعية. بالاعتماد على القوة العالية لجسم الفولاذ المصبوب والختم الموثوق للبوابة على شكل إسفين، يتم استخدامه على نطاق واسع في تطبيقات درجات الحرارة العالية والضغط العالي عبر صناعات مثل البترول والمعالجة الكيميائية وتوليد الطاقة.

يتكون الهيكل الرئيسي للصمام من جسم فولاذي مصبوب، وبوابة إسفينية، ونهايات ذات حواف، وساق، ومشغل. يُصنع الجسم عادةً من الفولاذ المصبوب عالي الجودة مثل WCB وWC6، مع نطاق درجة حرارة يتراوح من -29 درجة مئوية إلى 425 درجة مئوية، مما يوفر مقاومة للوسائط الحمضية والقلوية بالإضافة إلى تأثيرات الضغط العالي. تتوفر البوابات الإسفينية في نوعين — إسفين صلب وإسفين مرن. يمكن لتصميم الإسفين المرن أن يعوض تلقائيًا التشوه الحراري، مما يمنع ربط البوابة ويحسن استقرار الختم. تتوافق الأطراف ذات الحواف مع معايير مثل ASME B16.5 وAPI 605، مع خيارات مواجهة تشمل الوجه المسطح والوجه المرتفع والمفاصل الحلقية. يسمح هذا التصميم بالتركيب والإزالة بسرعة بدون لحام، مما يقلل بشكل كبير من تكاليف الصيانة.

وفقًا لتصميم الجذع، يتوفر الصمام في أنواع اللولب والنير الخارجي (OS&Y) وأنواع الجذع غير الصاعدة. يوفر تصميم OS&Y إشارة مرئية واضحة لموضع الصمام، مما يجعله مناسبًا للتطبيقات التي تتطلب مراقبة متكررة. تتوفر خيارات تشغيل متعددة، بما في ذلك محركات الأقراص اليدوية، والهوائية، والكهربائية، والمحركات التي تعمل بالتروس، لتلبية متطلبات التشغيل الآلي المختلفة. تتراوح الأحجام الاسمية من DN15 إلى DN1200، مع فئات الضغط من الفئة 150 إلى الفئة 2500. ويضمن التصميم ذو التجويف الكامل مقاومة تدفق منخفضة والحد الأدنى من انخفاض الضغط.

من حيث الأداء، يوفر الصمام قدرة إغلاق ممتازة، مع ضغط البوابة الإسفينية بإحكام على المقعد تحت ضغط متوسط، مما يؤدي إلى معدلات تسرب أقل بكثير من معايير الصناعة. كما أنها تتميز بمقاومة قوية للصدمات ومقاومة التآكل، مما يتيح التشغيل المستقر على المدى الطويل في خطوط الأنابيب التي تنقل البخار، المنتجات النفطية، الغاز الطبيعي، والوسائط المماثلة. يتبع التصنيع والاختبار معايير مثل API 600 وAPI 598 بشكل صارم، مع إجراء عمليات فحص متعددة - بما في ذلك اختبارات ضغط الغلاف واختبارات إغلاق المقعد - لضمان الامتثال لمتطلبات السلامة والموثوقية الصناعية.
