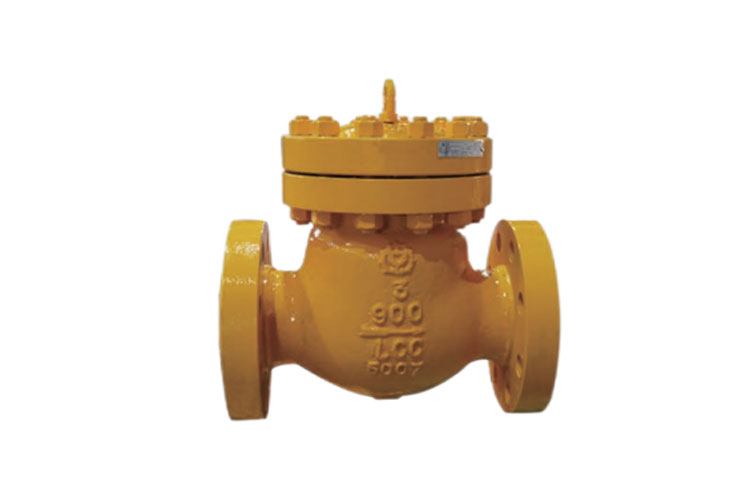

صمامات الفحص من النوع المتأرجح المصنوعة من الفولاذ المصبوب هي صمامات غير رجعية تعتمد على ضغط الوسط المتدفق نفسه لدفع القرص إلى التأرجح للفتح والإغلاق تلقائيًا. مع وجود جسم من الفولاذ المصبوب باعتباره المكون الهيكلي الرئيسي، فقد تم تصميمها للتحكم في التدفق في اتجاه واحد في أنظمة الأنابيب الصناعية. يتم استخدام هذه الصمامات على نطاق واسع في صناعات مثل معالجة البتروكيماويات، وتوليد الطاقة، والخدمات البلدية، مما يوفر المزايا الأساسية للهيكل البسيط، والتدفق السلس، والختم الموثوق.

يؤكد التصميم الهيكلي على التطبيق العملي والقدرة على التكيف. يتكون جسم الصمام من الفولاذ المصبوب عالي الجودة مثل WCB وWCC، بينما تستخدم تطبيقات الضغط العالي فولاذ سبائك الكروم والموليبدينوم مثل WC6 وWC9. تم تصنيعه من خلال الصب الدقيق، ويتوافق سمك جدار الجسم مع ASME B16.34، مما يوفر مقاومة ممتازة للصدمات وقدرة على تحمل الضغط. يتميز القرص بتصميم متأرجح أحادي اللوحة ومصنوع من الفولاذ المقاوم للصدأ الأوستنيتي أو الفولاذ المصبوب. سطح الختم ملحوم بطبقة من الأقمار الصناعية أو سبائك صلبة (صلابة ≥ HRC 55)، مما يوفر مقاومة رائعة للتآكل والتآكل. يعتمد المقعد إما الختم الصلب المعدني أو الختم الناعم مع PTFE المقوى، مما يشكل واجهة إغلاق محكمة مع القرص، مع أداء التسرب الذي يلبي متطلبات ANSI B16.104 Class V. يتم توصيل القرص بالجسم عبر دبوس مفصلي، مع أثقال موازنة مدمجة خفيفة الوزن أو آليات إرجاع مدعومة بنابض لضمان الإغلاق السريع أثناء التدفق العكسي، مما يمنع المطرقة المائية. يتم إخماد عمود المفصلة، ​​وتلطيفها، ونتردها، ومع تعبئة الجرافيت، يضمن التشغيل الخالي من التسرب.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN25 إلى DN600 (1 بوصة - 24 بوصة)، وتصنيفات الضغط من PN10 إلى PN420 (الفئة 150 إلى 2500 رطل)، ونطاق درجة حرارة التشغيل من -29 درجة مئوية إلى 425 درجة مئوية، والتي يمكن تمديدها إلى -196 درجة مئوية إلى 550 درجة مئوية باستخدام مواد خاصة. تشتمل أنواع التوصيل على نهايات ذات حواف (وفقًا لمعايير ASME B16.5 وGB/T 9113) ونهايات ملحومة بتناكب، مما يلبي متطلبات تركيب الأنابيب المختلفة. التصنيع والاختبار يتبعان بدقة معايير مثل API 598، GB/T 12224، وBS 1868، بما في ذلك اختبارات ضغط الغلاف، واختبارات تسرب المقعد، والفحوصات غير المدمرة.

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، يوفر استجابة حساسة للفتح والإغلاق: يواجه القرص المتأرجح الحد الأدنى من المقاومة ويتفاعل بسرعة مع التغيرات في ضغط الخط، مع شوط تشغيل قصير. ثانيًا، يوفر مقاومة تدفق منخفضة للغاية: يؤدي مسار التدفق المستقيم وتصميم القرص الكبير إلى معامل مقاومة تدفق يبلغ ≥ 0.5، مع فقد ضغط أقل بكثير من صمامات فحص الرفع التقليدية. ثالثًا، يوفر مقاومة قوية للصدمات: تعمل ثقل الموازنة والآليات المدعومة بالزنبرك على تخفيف عملية الإغلاق، مما يقلل من المطرقة المائية ويقلل من الضرر الذي يلحق بكل من الصمام ونظام الأنابيب. هذه الصمامات مناسبة لمجموعة واسعة من الوسائط، بما في ذلك الماء والمنتجات النفطية والبخار والغاز الطبيعي. تشمل التطبيقات النموذجية خطوط أنابيب تفريغ المضخات، وأنظمة تغذية مياه الغلايات، وخطوط نقل النفط والغاز، وشبكات إمدادات المياه والصرف البلدية، مما يمنع بشكل فعال التدفق العكسي الذي قد يؤدي إلى تلف المعدات وفشل النظام.
