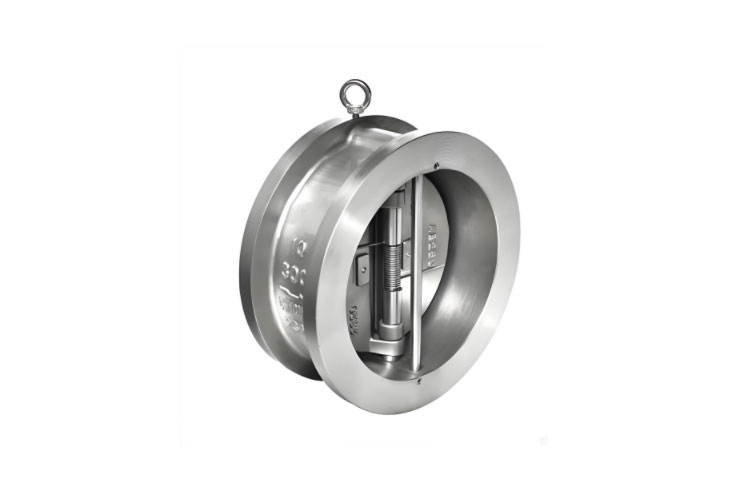

صمام فحص مزدوج اللوحة الصناعية الثقيلة

صمامات الفحص الصناعية ذات اللوحة المزدوجة للخدمة الشاقة هي صمامات غير رجعية مصممة خصيصًا لتطبيقات الضغط العالي والتدفق الكبير. تتميز بتصميم منقسم ثنائي القرص وجسم صمام عالي التحمل، وهي مناسبة تمامًا للبيئات الصناعية الصعبة مثل معالجة البتروكيماويات وتوليد الطاقة والمعادن. مدفوعًا بضغط وسط التدفق، فإن قرصي الصمام يفتحان ويغلقان بشكل متزامن لضمان التحكم في التدفق في اتجاه واحد، مما يوفر المزايا الرئيسية للختم الموثوق به، ومقاومة الصدمات القوية، وكفاءة التدفق العالية.

يركز التصميم الهيكلي على الملاءمة للخدمة الشاقة. يتم تصنيع جسم الصمام من مواد عالية القوة مثل الفولاذ المصبوب WCB/WCC وفولاذ سبائك الموليبدينوم والكروم WC6/WC9، والتي يتم إنتاجها من خلال الطرق المتكامل أو صب الجدران السميكة. يتوافق سمك الجدار مع معايير API 6D وASME B16.34، مما يوفر مقاومة ممتازة للضغط ومقاومة التشوه لتحمل تأثيرات الضغط العالي ودورات التشغيل المتكررة في التطبيقات الصناعية الثقيلة. الأقراص المزدوجة مصنوعة من الفولاذ الأوستنيتي المقاوم للصدأ أو مواد سبائكية مقاومة للتآكل، مع تراكب أسطح مانعة للتسرب ملحومة بـ Stellite 6 أو سبائك صلبة (صلابة ≥ HRC 58)، مما يوفر مقاومة رائعة للتآكل والتآكل. يعمل التصميم المتماثل ثنائي القرص على موازنة القوى بالتساوي ويقلل من تأثير الفتح والإغلاق.

يعتمد مقعد الصمام هيكلًا معدنيًا محكم الغلق مدمجًا مع آلية التحميل المسبق الزنبركية، مما يضمن الاتصال المحكم بين الأقراص المزدوجة والمقعد. يفي أداء التسرب بمتطلبات ANSI B16.104 Class V. يخضع عمود القرص للتبريد، والتلطيف، والمعالجة بالنيترة، ومع تعبئة الجرافيت، يضمن التشغيل الخالي من التسرب. تعمل نوابض التخميد المدمجة على إبطاء سرعة الإغلاق، مما يؤدي إلى قمع المطرقة المائية بشكل فعال.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN50 إلى DN1200 (2 "-48")، وتصنيفات الضغط من PN16 إلى PN420 (الفئة 150 إلى 2500 LB)، ونطاق درجة حرارة التشغيل من -29 درجة مئوية إلى 550 درجة مئوية. يمكن للإصدارات الخاصة ذات درجات الحرارة العالية المصنوعة من سبائك إنكونيل أن تتحمل درجات حرارة قصوى تصل إلى 650 درجة مئوية. تشتمل أنواع التوصيل على نهايات ذات حواف (وفقًا لـ ASME B16.5 وGB/T 9113) ونهايات ملحومة بعقب، مما يجعل الصمام متوافقًا مع أنظمة الأنابيب الصناعية الثقيلة. يتبع التصنيع والاختبار بشكل صارم معايير مثل API 598، وGB/T 12224، وBS 1868، بما في ذلك الاختبارات الهيدروستاتيكية للغلاف، واختبارات تسرب المقعد، والفحوصات غير المدمرة (UT/RT)، مما يضمن الامتثال لمتطلبات السلامة للخدمات الصناعية الثقيلة.

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، إنها توفر قدرة تحمل عالية: الهيكل عالي التحمل والهيكل ثنائي القرص مناسبان تمامًا لظروف الضغط العالي والتدفق الكبير، مما يضمن التشغيل على المدى الطويل دون تشوه. ثانيًا، يوفر فتحًا وإغلاقًا فعالين: تؤدي الحركة المتزامنة للأقراص المزدوجة إلى مقاومة تشغيل منخفضة، مع سرعة استجابة أسرع بنسبة 30% تقريبًا من صمامات الفحص ذات القرص الواحد. معامل مقاومة التدفق هو ≥ 0.4، مما يؤدي إلى انخفاض الضغط المنخفض. ثالثًا، يوفر مقاومة قوية للصدمات ومتانة: تعمل نوابض التخميد والتوزيع المتماثل للقوة على تقليل المطرقة المائية، بينما تعمل أسطح الغلق المقاومة للتآكل على إطالة عمر الخدمة بشكل كبير - بما يقرب من مرتين إلى ثلاث مرات مقارنة بصمامات الفحص التقليدية. هذه الصمامات مناسبة للوسائط مثل النفط الخام والغاز الطبيعي والبخار والزيوت ذات درجة الحرارة العالية، ويتم تطبيقها عادةً في الوحدات الحفزية للتكرير وخطوط أنابيب البخار الرئيسية لمحطات الطاقة الحرارية وخطوط نقل النفط والغاز لمسافات طويلة وخطوط أنابيب غاز الفرن العالي في مصانع المعادن، مما يمنع بشكل فعال التدفق العكسي الذي قد يتسبب في تلف المعدات وإغلاق النظام.
