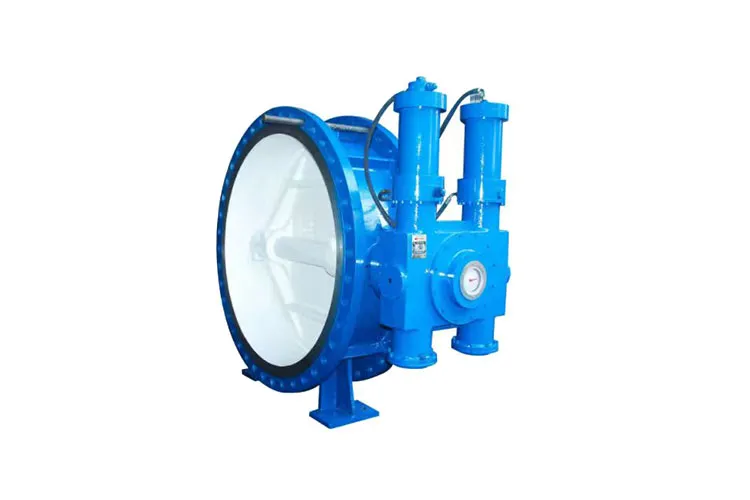

صمام فراشة ذو مقاعد معدنية وناعمة

صمام الفراشة ذو الغلق الصلب والناعم هما فئتان رئيسيتان من صمامات الفراشة المستخدمة في أنظمة خطوط الأنابيب الصناعية. يتم تصنيفها على أساس مواد الختم والتصميم الهيكلي، كل منها مناسب لظروف الضغط ودرجة الحرارة والوسائط المختلفة. يتم تطبيق هذه الصمامات على نطاق واسع في الصناعات البلدية والكيميائية وتوليد الطاقة والمعادن، حيث تعمل كأجهزة أساسية لعزل التدفق وتنظيمه.

مبادئ الهيكل والختم
يعمل كلا النوعين من الصمامات عن طريق تدوير القرص خلال 0 درجة إلى 90 درجة لفتح أو إغلاق مسار التدفق. يكمن الاختلاف الأساسي في مواد الختم وآليات الاتصال.

صمامات فراشة ذات مقاعد ناعمة
تستخدم صمامات الفراشة الناعمة مواد مانعة للتسرب مثل المطاط (EPDM، NBR) أو متعدد رباعي فلورو إيثيلين (PTFE) لمقعد الصمام، مع أقراص مصنوعة عادةً من الفولاذ المقاوم للصدأ. أثناء الإغلاق، يضغط القرص على المقعد المرن، مما يخلق تشوهًا مرنًا يشكل ختمًا محكمًا. عادة ما يتم تصميم هيكل الختم المرن هذا على شكل خط مركزي، مما يوفر مسارات تدفق متناظرة ومقاومة تدفق منخفضة.

صمامات الفراشة المعدنية
تتميز صمامات الفراشة ذات المقاعد المعدنية بوجود قرص ومقعد مصنوعين من مواد معدنية، مثل الفولاذ المقاوم للصدأ، أو كربيد التنجستن، أو سبائك الأقمار الصناعية. عادةً ما يتم تصميم هذه الصمامات بهياكل فردية أو مزدوجة أو ثلاثية غريب الأطوار. أثناء التشغيل، ينفصل القرص عن المقعد من خلال الحركة اللامركزية، مما يمنع الاحتكاك والتآكل. عند الإغلاق، يولد عزم الدوران اللامركزي ضغط إغلاق قسري، مما يشكل ختمًا صلبًا من المعدن إلى المعدن مناسب لظروف درجات الحرارة العالية والضغط العالي.

الأداء وملاءمة التطبيق

أداء الختم وتقييم التسرب
توفر صمامات الفراشة الناعمة أداء إغلاق ممتاز، وتحقق تصنيفات تسرب تصل إلى API 6D Class VI (محكمة الغلق)، مما يجعلها مثالية للمياه ومياه الصرف الصحي والوسائط المسببة للتآكل بشكل طفيف حيث يكون الختم المحكم أمرًا بالغ الأهمية. تتوافق صمامات الفراشة ذات المقاعد المعدنية عادةً مع معايير التسرب ISO 15848 من الفئة B، مع تصميمات عالية الأداء تصل إلى الفئة A، مما يضمن عزلًا موثوقًا به في العمليات الصناعية.

درجة الحرارة والضغط وتوافق الوسائط
صمامات الفراشة ذات المقاعد الناعمة محدودة بمقاومة درجة حرارة مادة الختم، وتعمل عمومًا بين -20 درجة مئوية و150 درجة مئوية مع معدلات ضغط تتراوح من PN10 إلى PN40. وهي غير مناسبة للوسائط ذات درجات الحرارة العالية أو شديدة التآكل أو المحملة بالجسيمات. في المقابل، تعمل صمامات الفراشة ذات المقاعد المعدنية عبر نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى 650 درجة مئوية وفئات الضغط من PN10 إلى PN420. إنها مناسبة تمامًا للبخار وغاز المداخن والطين والأحماض والقلويات وظروف الخدمة القاسية الأخرى.

خصائص التشغيل والصيانة
تتطلب صمامات الفراشة ذات المقعد الناعم عزم دوران تشغيل منخفض، كما أنها سهلة التشغيل وفعالة من حيث التكلفة؛ ومع ذلك، فإن المقاعد المرنة تكون عرضة للتقادم والتآكل، مما يؤدي إلى تقصير عمر الخدمة والحاجة إلى الاستبدال بشكل دوري. توفر صمامات الفراشة ذات المقاعد المعدنية قوة هيكلية عالية وعمرًا ميكانيكيًا يتجاوز 50000 دورة. إنها تدعم الصيانة عبر الإنترنت وتعمل بشكل موثوق في ظل ظروف الضغط العالي والتآكل العالي، على الرغم من أنها تتطلب عادةً عزم دوران تشغيل أعلى، مع صمامات ذات قطر كبير غالبًا ما تكون مجهزة بمحركات تروس دودية.

التطبيقات النموذجية
تُستخدم صمامات الفراشة ذات المقاعد الناعمة بشكل شائع في أنظمة إمدادات المياه والصرف الصحي البلدية، ودوائر المياه HVAC، وخطوط أنابيب الأطعمة والمشروبات. تُفضل صمامات الفراشة ذات المقاعد المعدنية لخطوط أنابيب البخار في محطات الطاقة الحرارية، ونقل غاز الفرن العالي المعدني، والتحكم في عمليات المفاعلات الكيميائية، حيث توجد درجات حرارة عالية، وضغط مرتفع، وظروف كاشطة.
