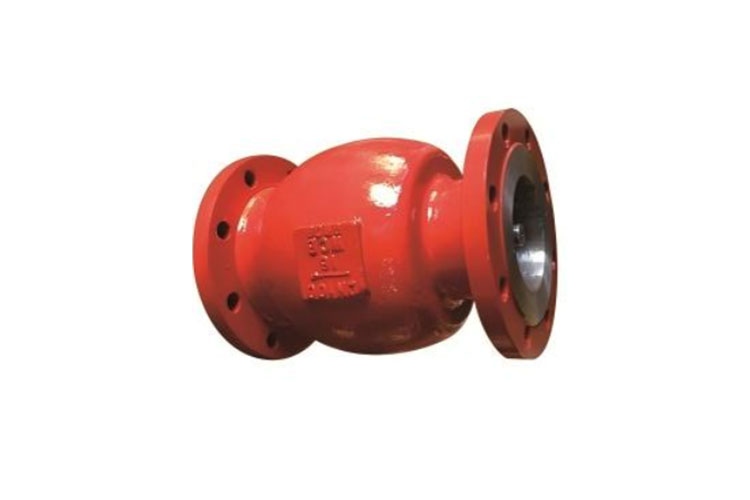

صمام فحص التدفق المحوري المقاوم للتآكل

صمامات فحص التدفق المحوري المقاومة للتآكل هي صمامات تحكم في التدفق أحادية الاتجاه مصممة خصيصًا للوسائط المسببة للتآكل. من خلال الجمع بين ممر التدفق المحوري والمواد المقاومة للتآكل، تعتمد هذه الصمامات على ضغط الخط المحوري لدفع القرص للفتح والإغلاق. إنها مناسبة تمامًا لظروف الخدمة شديدة التآكل في صناعات مثل المعالجة الكيميائية والأدوية ومعالجة مياه البحر. مع المزايا الأساسية المتمثلة في مقاومة التدفق المنخفض، والختم المستقر، والمقاومة الممتازة للتآكل، فإنها تمنع بشكل فعال التدفق العكسي وتلف الصمام المرتبط بالتآكل.

يركز التصميم الهيكلي على الحماية من التآكل وتحسين التدفق. جسم الصمام مصنوع من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ 304/316L، Hastelloy C-276، وMonel 400. لظروف الخدمة الخاصة، يتم تطبيق بطانة PTFE أو الطلاءات الخزفية. يتم تصنيع الجسم عن طريق الصب أو الحدادة بدقة، مع أسطح داخلية ناعمة وبدون زوايا ميتة، مما يمنع تراكم الوسائط والتآكل الموضعي. يتميز القرص بتصميم انسيابي للتدفق المحوري وهو مصنوع من نفس مادة الجسم. سطح الختم ملحوم بسبائك قائمة على الكوبالت أو طبقات مانعة للتسرب معززة من PTFE، مما يوازن بين مقاومة التآكل وأداء الختم. تتوافق معدلات التسرب مع متطلبات ANSI B16.104 Class V. يعتمد المقعد تصميمًا مدمجًا مع آلية التحميل المسبق المرنة التي تعوض تلقائيًا عن التآكل والتآكل، مما يضمن موثوقية الختم على المدى الطويل. يتم دمج الجذع والقرص في هيكل واحد، مع معالجة الأسطح عن طريق التخميل أو النيترة. جنبًا إلى جنب مع أختام التعبئة PTFE، يمنع هذا التصميم اختراق الوسائط المسببة للتآكل. يعمل زنبرك التخميد المدمج على إبطاء سرعة إغلاق القرص، مما يمنع المطرقة المائية.

تتضمن المعلمات التقنية الرئيسية الأحجام الاسمية من DN25 إلى DN600 (1 "-24")، وتصنيفات الضغط من PN10 إلى PN250 (الفئة 150 إلى 1500 LB)، ونطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 280 درجة مئوية. تعد الإصدارات المبطنة بالبلاستيك الفلوري مناسبة لدرجات حرارة تتراوح من -196 درجة مئوية إلى 180 درجة مئوية، بينما يمكن لخيارات مواد السبائك تمديد درجة حرارة التشغيل حتى 550 درجة مئوية لخدمة التآكل في درجات الحرارة العالية. تشتمل أنواع التوصيل على نهايات ذات حواف (وفقًا لـ ASME B16.5 وGB/T 9113) ونهايات ملحومة بعقب، مما يجعل الصمام متوافقًا مع أنظمة الأنابيب المختلفة. التصنيع والاختبار يتبعان بدقة معايير مثل API 598، GB/T 12224، وISO 5208، بما في ذلك اختبار مقاومة التآكل، واختبارات تسرب المقعد، والفحوصات غير المدمرة.

من حيث الأداء، يقدم الصمام ثلاث مزايا رئيسية. أولاً، يوفر مقاومة ممتازة للتآكل: استخدام مواد مقاومة للتآكل بالكامل وتصميمات البطانة يتيح التعامل الموثوق مع الأحماض القوية والقلويات والمحاليل الملحية والمذيبات العضوية. ثانيًا، يوفر كفاءة تدفق عالية: يؤدي مسار التدفق المحوري وتصميم القرص الانسيابي إلى معامل مقاومة التدفق ≥ 0.3، مع انخفاض الضغط بنسبة 40% تقريبًا أقل من صمامات الفحص التقليدية، مما يجعله مثاليًا لتطبيقات التدفق العالي. ثالثًا، يضمن التشغيل المستقر: يوفر نابض التخميد وهيكل الختم المرن عملية فتح وإغلاق سلسة وخالية من الصدمات، مما يزيد من عمر الخدمة بمقدار مرتين إلى ثلاث مرات تقريبًا مقارنة بصمامات الفحص القياسية. هذه الصمامات مناسبة للمحاليل الكيميائية الحمضية والقلوية، وأنظمة تحلية مياه البحر، والوسائط الصيدلانية، ووسائط التخليل المعدنية. تشمل التطبيقات النموذجية منافذ المفاعلات الكيميائية، وخطوط أنابيب نقل مياه البحر، وأنابيب العمليات الصيدلانية، وأنظمة معالجة مياه الصرف الصحي بالطلاء الكهربائي في ظل ظروف الخدمة المسببة للتآكل.
